“Солнышко для Планктонушка” – основы светототехнического моделирования в DIALux
Здравствуй Хабр, сегодня уже пятница а значит я могу сдуть пыль со своей старой традиции публиковать по пятницам, что-нибудь «о вкусной и здоровой пище» полезное и интересное из мира науки и техники.
Близится новый год и мне хотелось бы всем подарить этот мини туториал по Dialux (бесплатной программе для светотехнического 2D и 3D моделирования).
Посмотрев эту короткую статью и покрутив в руках проект прилагаемый к ней вы получите самые начальные представления о светотехническом моделировании. Дерзайте светотехнические расчеты это совсем не страшно.
Сегодня мы будем обеспечивать комфортные нормативные условия труженикам дисплея и бумаги.
За подробностями под кат.
(Внимание! Под катом трафик)
П.с на всякий случай я не ангажирован разработчиками, просто как правило делюсь тем, что сам попутно осваиваю.
Для начала, что такое Dialux и почему он бесплатен.
Dialux это бесплатная программа для трехмерного моделирования и светотехнических расчетов, разработанная немцами в институте чего-то и чего-то. Бесплатная, потому что за программу платят производители светильников (в этом есть свои плюсы и минусы)
Более подробно вам расскажет ресурс dialux-help
Там же можно и скачать программу.
Сразу отмечу на текущий момент есть два ответвления
1 — Это собственно сам Dialux, более старый менее требовательный.
2 – Dialux Evo новинка, со своими прелестями, но более сырая и прожорливая.
Нам вполне хватит самого Dialux (актуальная версия 4.11)
Кстати Dialux после некоторых плясок с бубном запускается в *nix под Wine. (по крайней мере у меня на нетбуке с LMDE, работает правда из рук вон плохо)
Какая перед нами задача? Есть офисное помещение в котором находится два рабочих места, одно окно и дверь задача подобрать рабочее освещение в соответствии с нормативными требованиями. (по СП_52.13330.2011 возьмем примерно 300 люкс)
Я заранее подготовил планировку в dwg (лежит с самим проектом)
Я вычерчивал план в миллиметрах (то есть помещение 3000х4000мм) желательно, чтобы стены были поближе к началу координат
Теперь начнем разрабатывать сам проект освещения
Откроем программу и с помощью мастера выберем новый проект интерьера
Потом импортируем нашу планировку
Пройдем необходимые шаги, выберем масштаб планировки Я чертил в миллиметрах (значит мил)
Помещение импортируется
Надо его подкорректировать
Но для начало настроим привязки можно отключить лишние и оставить привязку к dwg и светильникам
Теперь обработаем геометрию перетянем точки на нашу планировку и нажмем «Ок»
Вставим окна и двери (ставиться только на очерченные ранее границы помещения)
Просто выбираем кликнув на эскиз модели и перетаскиваем в пространство CAD потом до настраиваете размеры
Получим вот такую красоту
Потом внесем светильники для этого в правой части экрана во вкладке освещение внутри помещения выберем что-нибудь для установки светильника, я выбрал установить поле светильников. Программа подскажет, сколько светильников надо, чтобы соответствовать требованиям по освещенности.
Я выбрал вот такой светильник — ООО «Фокус SPARK 32-N светильник светодиодный Для внутреннего освещения
Светильники берутся либо с помощью вкладки выбор светильника
(там будут ссылки на каталоги), либо скачиваются ies файлы и импортируются в проект.
Чуть не забыл вставим потолок и покрасим стены. Все перетаскивается на окно в CAD и настраивается думаю вы уже поняли общий принцип.
Dialux позволяет моделировать различные условия освещения Внесем сцены аварийного, рабочего и потом дневного освещения, дневное освещение зависит от местоположения и заданного времени суток (настраивается на вкладке проекта)
Разобьем группу наших светильников на единичные элементы и сделаем один из них как рабочим так и аварийным
В верхнем меню выберем результаты, запустим расчет для всех сцен
И потом ознакомимся с результатами расчета, там много красиво и подробно лучше 1 раз попробовать.
После проведения расчета 3D модель освещения можно увидеть не только в результатах расчета, но ин непосредственно в окне CAD выбирая необходимые сцены освещения
Dialux позволяет экспортировать необходимые результаты моделирования в pdf, jpg dwg, да и вообще еще много чего умеет, но это уже совсем другая история
Это только самые азы и статья написана в сжатые сроки, но надеюсь Вам было полезно и интересно.
Всех с наступающим!
Вот ссылка на исходники
Создание видеодокументов в DIALux
Чтобы создать видеоролик в DIALux, Вы должны сначала определить путь камеры. Чтобы сделать это, должна быть выбрана команда Файл > Экспорт > 3D видеодокумент сохранить когда открыто трехмерное окно проекта освещения. Теперь путь камеры появляется в окне CAD.
Рис. 341 Вставка пути камеры в трехмерный вид
В начале, в конце и во всех вставленных точках пути, положение камеры в направлениях X и Y может быть определено щелчком левой кнопкой и перемещением мыши. Положение Z может быть изменено щелчком левой кнопкой мыши при нажатой клавише CTRL.
Рис. 342 Вставка дополнительных точек вдоль пути камеры
Около конечных точек и в середине между двумя точками есть зеленые „+“ символы. Щелкая на этих символах, можно вставить новую точку в путь камеры. Если щелкнуть на символе „—“ красного цвета, то соответствующая точка будет удалена.
Рис. 343 Удаление точек пути камеры
Во всех точках есть нарисованные тонкие зеленые линии. Эти линии определяют “направление взгляда” камеры. Маленький шар на конце этих линий может быть перемещен мышью. Чтобы перемещаться в Z направление, пожалуйста, удерживайте нажатой клавишу CTRL.
Рис. 344 Определение направления взгляда камеры
Камера проходит путь из точки один в точку два. Она поворачивается во время перемещения согласно направлениям взгляда в точках один и два. Если Вы хотите иметь больше вращений на пути от точки один до точки два, Вы должны вставить больше точек непосредственно на пути, изменяя только направление взгляда, а не положение пути.
Камера не следует строго по пути. Путь сходится к краям. Это делает видео плавным, и нет никакого эффекта «дергания».
Рис. 345 Настройки создания видео
Кроме пути камеры и направления взгляда камеры, определяются также размер видеодокумента, число кадров в секунду и длительность видеозаписи. Размер определяет число пикселов в X и Y направлениях на экране. Чем выше разрешение, тем больше пространства обязано сохранять видео. Если Вы хотите подготовить презентацию для телевидения (DVD или S-VCD) Вы должны выбрать стандартное разрешение. В Европе формат PAL является общим, в США используется обычно формат NTSC. Также скорость передачи кадров определена в стандартном формате. Скорость камеры определяется длиной фильма, скоростью передачи кадров и длиной пути камеры. Скорость по пути камеры постоянна. Если выбрать Сглаживание контуров, качество видео будет лучше, но эта функция потребует также некоторое дополнительное время расчета. В разделе Путь движения камеры Вы можете видеть резюме о пути камеры и скорости.
Перемещение ползунка Предварительный просмотр приводит трехмерный вид CAD в положение камеры по пути. Так что Вы можете проверить результат видео прежде, чем Вы создадите его. Если проект DIALux становится больше, хорошая графическая карта абсолютно необходима. Мы рекомендуем графическую карту nVidia с памятью не менее 128 МБ. Если Вы работаете в режиме MESA, и проект DIALux сложен (много объектов, большая площадь, …), трехмерный вид CAD скоро начнется «дергаться».
Щелчок на кнопке Создать видеодокумент откроет диалог Сохранить как. Здесь должны быть выбраны папка и имя файла. После этого появляется диалог Сжатие видео, в котором пользователь может выбрать видео кодек, чтобы сжать фильм.
Рис. 346 Диалог Windows для настройки сжатия видео
DIALux Evo с нуля до PRO
Вы освоите DIALux инструмент для расчётов освещения, создания визуализаций и документации. Получите сертификат DIAL GmbH, который подтвердит вашу квалификацию, и сможете заниматься светодизайном на фрилансе.
DIALux главный инструмент светодизайнера. Программа позволяет проводить точные светотехнические расчёты, моделировать освещение и тени, экспортировать результаты в AutoCAD и составлять документацию для строителей и инженеров.
средняя зарплата специалиста-светотехника, по данным jobfilter.ru
Кому подойдёт этот курс
Новичкам в светодизайне
Научитесь рассчитывать освещение, настраивать светильники и работать с нормативными документами. Добавите в портфолио первый проект и сможете начать зарабатывать на оформлении света.
Ландшафтным и интерьерным дизайнерам
Добавите к плану расчёты уровня освещённости, яркости и показатели дискомфорта. Повысите качество своих работ и сможете поднять их стоимость.
Работодателям и менеджерам проектов
Разберётесь в особенностях расчётов освещения, сможете выполнять их самостоятельно или контролировать работу подрядчиков.
Чему вы научитесь
Подарки от партнёров на Чёрную пятницу
О Skillbox
Как пользоваться платформой
Изучаете тему
В курсе — практические видеоуроки.
Выполняете задания
В том темпе, в котором вам удобно.
Работаете с преподавателем
Закрепляете знания и исправляете ошибки.
Защищаете итоговый проект
И дополняете им своё портфолио.
Программа
Вас ждут онлайн-лекции и практические задания.
Знакомство с программой DIALux evo. Использование evo EASY
Скачаете и установите программу, познакомитесь с интерфейсом и документацией.
Импортирование чертежей различных форматов
Создадите помещение с наброска, импортируете в проект JPEG-изображения. Научитесь работать с CAD-чертежами.
Создание внутренней и наружной сцены
Поймёте, как выстраивать геометрию сцены. Сможете добавлять в проект проёмы, архитектурные элементы, подвесные потолки и крыши. Научитесь создавать наружную сцену с помощью элементов пола.
Объекты и текстуры
Поработаете с библиотекой DIALux, научитесь создавать и сохранять собственные объекты. Поймёте, как импортировать в программу 3D-модели.
Светильники. Выбор и расположение
Научитесь работать с онлайн-поиском LUMsearch, познакомитесь с разными типами расположения и настройки светильников. Узнаете, что такое коэффициент эксплуатации.
Создание различных сцен освещения
Научитесь рассчитывать естественное освещение для интерьеров, создавать наружные и внутренние сцены.
Расчётные поверхности и параметры
Познакомитесь с нормативными документами и расчётными параметрами. Научитесь настраивать и оптимизировать расчёты освещённости. Сможете визуализировать результаты расчётов с помощью изолиний, фиктивных цветов и графиков значений.
Оформление результатов расчётов и визуализации
Научитесь создавать и сохранять иллюстрации для документации. Познакомитесь с опциями отображения света и трассировкой лучей.
Оформление документации
Научитесь экспортировать DWG-файлы и настраивать вывод документации.
Тестирование
Пройдёте тест, который подтвердит ваши знания и квалификацию.
Итоговый проект
Подготовите проект освещения интерьера или экстерьера. Расставите мебель и светильники на плане, нанесёте текстуры. Рассчитаете освещение, подготовите визуализацию и документацию.
Получить презентацию курса и консультацию специалиста
Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.
Ваша заявка успешно отправлена
Преподаватель
Анна
Денисова
Занимается светодизайном более 9 лет. Сертифицированный преподаватель программы DIALux evo. Член международной тренинговой команды DIAL GmbH с 2012 года.
Работы преподавателя

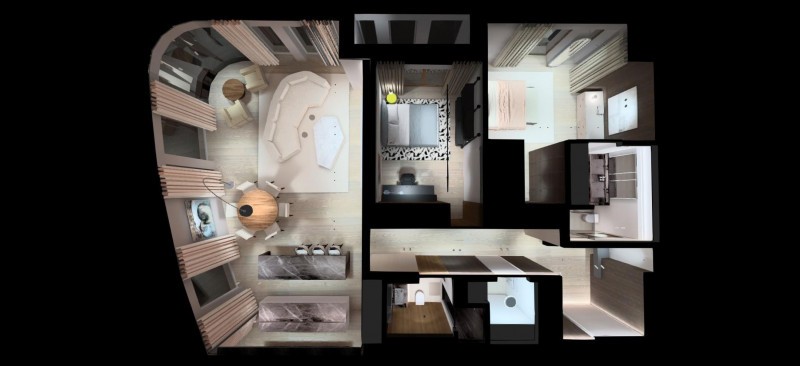

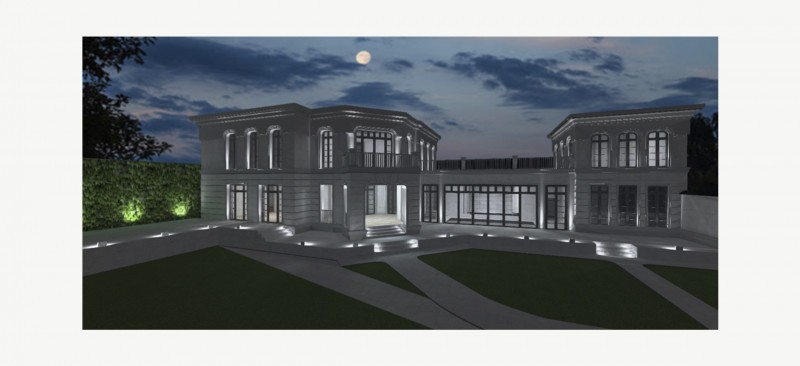

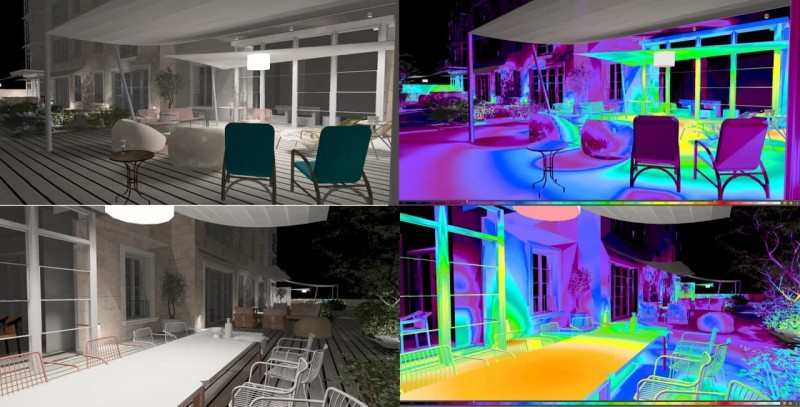

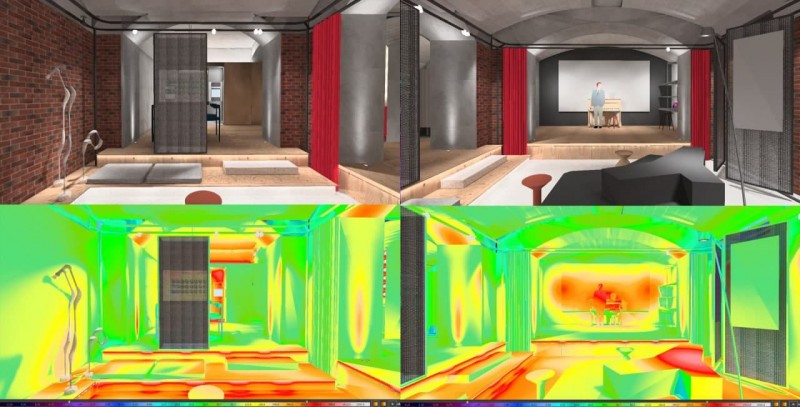

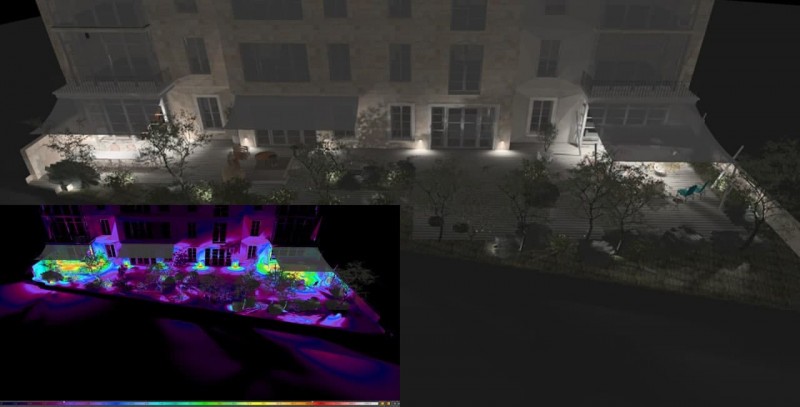

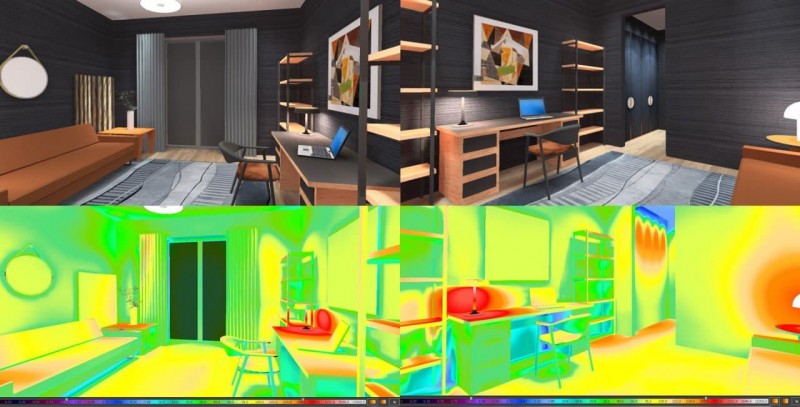

Анна разрабатывает проекты светодизайна для жилищных комплексов и загородных участков.
Отзывы студентов
Если какой-то материал тяжело даётся, есть вопрос по ДЗ, достаточно написать преподавателю, который поможет разобраться с информацией и подскажет как решить задачу.
По итогу 9-месячной учебы стал по-другому смотреть на сайты. Замечаю «баги», разбираюсь в вёрстке, веду репорты. Узнал, как работать со специфическим ПО.
Уже сейчас нисколько не жалею, что выбрал Skillbox. Спасибо.
Валентина Нарушевич, г. Санкт-Петербург
Благодаря урокам я научилась создавать классные постеры и векторные изображения.
Также мой список новых скиллов пополнили ретушь и обтравка изображений — одни из главных навыков профессионального графического дизайнера.
Ну и умение верстать журналы! Теперь я, как самый настоящий графический дизайнер, с легкостью могу создать разворот какого-нибудь модного журнала.
Яна Щербицкая, г. Санкт-Петербург
Курс очень круто структурирован, там есть все знания, которые мне нужны, чтобы освоить программу. Сама бы я точно что-нибудь пропустила.
Преподаватели всё спокойно и терпеливо объясняют. Если ты что-то не понял, снимут дополнительный видеоролик и покажут ещё раз.
Самое крутое в курсах Skillbox — постоянная связь с теми, кто подскажет, как правильно.
Мой сайт
Алла Комиссаренко, г. Москва
Работать дизайнером мне очень нравится, от UX я вообще в восторге, тяга к аналитике у меня была всегда. После долгих поисков работы в новой сфере подруга помогла мне получить заказ на редизайн сайта большой компании.
Отдельно хочу сказать спасибо преподавателю Александру Свобода, он очень подробно расписывал все недочёты и ошибки решений в дизайне.
Мой сайт
Елена Кальво, г. Ницца, Франция
«Почему бы не сделать из хобби источник заработка?», — однажды подумала я.
Недолго размышляя, записалась на курс в Skillbox и встала в ряд претендентов на гордое звание копирайтера.
Работа с текстом помогла мне вернуть свою жизнь, вдохновила. Я начала снова ухаживать за собой, читать. Увидела, что я не только мать, но и писатель.
Читайте мои тексты в Instagram
Ирина Семёнова, г. Бельцы, Молдова
Я узнала, что такое охваты, KPI и прочие непонятные слова, которые пугали в группах по SMM. Поняла, что чем проще и понятней, тем лучше. Разобралась в сложной иерархии рекламного кабинета и научилась настраивать аудиторию и рекламу.
Я уже в теме и не боюсь назвать своих более опытных друзей коллегами.
Мой дипломный проект
Стоимость обучения
Рассрочка на 12 месяцев
Оставьте заявку и узнайте у менеджера про скидку на курс и подарки от партнёров
Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.
Ваша заявка успешно отправлена
Часто задаваемые вопросы
Я никогда не занимался светодизайном. У меня получится?
Какой график обучения? Получится ли совмещать его с работой?
Сколько часов в неделю мне нужно будет уделять учёбе?
Я смогу общаться с преподавателями?
Действуют ли какие-нибудь программы рассрочки?
Получите консультацию и курс в подарок при покупке
Мы свяжемся с вами и ответим на любые возникшие вопросы
Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.
Ваша заявка успешно отправлена
Записаться на курс
Наш специалист свяжется с вами и ответит на любые ваши вопросы
Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.
Ваша заявка успешно отправлена
Спасибо за заявку!
Наш менеджер свяжется с вами
в ближайшее время
Купите со скидкой 1158 ₽ или оформите рассрочку
Похоже произошла ошибка. Попробуйте отправить снова или перезагрузите страницу.
Условия рассрочки
Сумма первых 5 платежей поступит на Ваш счет, с которого будет списываться плата за обучение.
Ваши собственные средства начинают списываться только с 6 месяца обучения
г. Москва, Ленинский проспект,
дом 6, строение 20
Цикл уроков по созданию светового расчета с нуля в DIALux от MPEI Light Lab
DIALux EVO с нуля
Программа DIALux EVO – одна из основных программ, используемых в области проектирования освещения. Это бесплатный софт от немецкой компании DIAL, который без труда можно скачать с их официального сайта. Программа постоянно обновляется и включает в себя большое количество каталогов производителей со всего мира.
Поэтому, если Ваша сфера деятельности связана светотехникой и светодизайном, то рано или поздно обязательно с ней столкнетесь.
А чтобы это знакомство прошло легко и приятно, предлагаем пройти небольшой видеокурс от школы MPEI Light Lab «DIALux EVO с нуля».
2 Построение здания и помещений.
Непосредственно создание модели для нашего расчета, работа с подложкой.
3 Добавление окон и дверей в помещении.
Работа с проемами здания, способы расстановки дверей и окон.
4 Создание потолка.
Возможности создания потолка в помещении. Создание карнизов для подсветки.
5 Расстановка светильников.
Главная часть работы – способы импорта фотометрических файлов и расстановки светильников.
6 Расстановка объектов и мебели
Проработка пространства, добавление предметов мебели и декора.
7 Текстуры и материалы
Присвоение текстур и материалов предметам и поверхностям.
8 Расчет освещенности.
Проведение расчета освещенности на рабочих поверхностях.
9 Рендер, экспорт в автокад.
Оформление результатов расчета, добавление видов и дополнительной информации для формирования итогового отчета.
Программа DIALux против ручных методов расчета освещения
Светотехнические расчеты являются одними из наиболее массовыми из всех инженерных расчетов: их приходится постоянно выполнять многим тысячам людей. А в своих первоначальных формах они являются достаточно трудоемкими. Естественно, что усилия специалистов издавна были направлены на упрощение процесса расчета, в результате чего появилось целый ряд программ, в основном коммерческих и направленных для работы с определенными светильниками одной из фирм-производителей.
Прорывом в области светотехнических расчетов явилось появление программного комплекса DIALux («Диалюкс»), нацеленного на максимальное упрощение светотехнических расчетов, повышенную функциональность и открытость для любых производителей светотехнической продукции.
DIALux — программа для планирования и дизайна освещения, разрабатываемая с 1994 года DIAL GmbH — Немецким Институтом Прикладной Светотехники. Она распространяется бесплатно и может использовать данные светильников любых изготовителей. DIALux — одна из самых эффективных программ для расчета освещения на рынке программного обеспечения. Она учитывает все современные требования к дизайну и расчету освещения. «Диалюкс» поддерживает международные и национальные стандарты европейских стран.
Почему именно DIALux?
Эта программа бесплатна. Постоянно выпускаются новые версии и улучшается функциональность Ее знают и любят абсолютное большинство серьезных производителей светотехнической продукции, что, соответственно, положительно сказывается на ее возможностях
В настоящее время программа «Диалюкс» является универсальным комплексом для проведения светотехнических расчетов искусственного освещения как внутреннего, так и наружного. Обычной задачей расчета освещенности является определение числа и мощности светильников, необходимых для обеспечения заданного значения освещенности. Значительно реже выполняются проверочные расчеты, т. е. определение ожидаемой освещенности при заданных и уже известных параметрах осветительной установки.
В отличие от ручных методов расчета по методам коэффициента использования светового потока и по точечному методу, которые требуют громадного числа справочных данных, зависящих от типа применяемых светильников и их светотехнических характеристик, расчет в программном комплексе DIALux отличается значительной простотой, наглядностью и намного большей степенью точности. Программа при расчете позволяет во всех тонкостях учитывать не только световой поток, приходящийся на рабочую поверхность от источника света, но и световой поток преломляющийся и отражающийся и попадающий на рабочую поверхность от стен, потолка, расстановки мебели в помещении, а также от отражающих свойств всех этих поверхностей.
При расчете в DIALux используются встроенные базы данных светильников, которые предоставляют все мировые производители и в которых светотехнические параметры светильников заложены максимально полно и точно. Все базы данных светильников постоянно обновляются и самые актуальные их версии всегда доступны для свободной загрузки в Интернете.
Программа позволяет не только просчитать и обеспечить заданную нормированную минимальную освещенность, но и проанализировать распределение освещенности по всей освещаемой поверхности с любой степенью детализации получаемых результатов. Повышенная точность расчетов и их небольшая трудоемкость позволяет относительно просто и быстро производить сопоставление и выбор различных вариантов выполнения освещения. В этих случаях появляется возможность определять тот предпочтительный вариант, в котором данные осветительные условия достигаются при незначительно лучших показателях, что при ручных методах расчета невозможно, благодаря их высокой трудоемкости и большой погрешности в результатах, делающей нецелесообразными сравнение примерно одинаковых вариантов.
Благодаря DIALux появляется возможность кроме непосредственно расчета освещенности на любой поверхности (пол, стены, потолок, рабочие поверхности под любыми углами к источнику света) контролировать показатели качества освещения: горизонтальную освещенность, насыщенность помещения светом, равномерность освещения и т. д. Ну и самое главное это то, что программа позволяет очень простыми методами производить довольно качественную для бесплатной программы визуализацию спроектированной системы освещения, что придает полученным результатам законченность, достаточную наглядность и очень хорошую информативность.
Профессиональный проектировщик может решить с помощью «Диалюкс» любую задачу: рассчитать в полном соответствии со стандартами освещение как внутренних, так и наружных сцен, освещение улиц и даже получить фотореалистичную визуализацию проекта. Электрики, дизайнеры и проектировщики освещения считают, что этот инструмент делает их работу легче и намного эффективнее.
