Ящик для счетчика электроэнергии в квартире: нюансы выбора и монтажа бокса для электросчетчика и автоматов
За распределение электролиний в квартире отвечает электрический бокс – своеобразный «пункт управления», в котором установлены защитные автоматические устройств и прибор учета энергии.
Если правильно подобрать и установить ящик для счетчика электроэнергии в квартире, а затем подключить приборы согласно установленным требованиям, пользование бытовой техникой, осветительным оборудованием и электроустановками будет не только бесперебойным, но и безопасным.
В этой статье мы как раз и будем говорить о тонкостях выбора бокса для электросчетчика, и об основных этапах его монтажа. Также приведем полезные рекомендации по подключению электроприборов.
Как выбрать квартирный электрощит?
Если уличные ящики для электросчетчика – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.
Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.
Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.
Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.
Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.
Назначение бокса для электросчетчика
Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:
Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.
Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.
Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.
Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.
Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче производить разводку контуров по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.
На что обратить внимание при выборе?
В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств. Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем.
Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.
У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:
Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.
Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.
Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.
Из российских производителей популярны RUCELF, IEK, Эра, Мастер.
Особенности составления схемы
Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную схему разводки, способ монтажа и правильно подобранное оборудование.
Кроме того, обязательно следует иметь в виду ряд факторов, среди которых:
От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.
Под типом расключения подразумевается разводка проводников «шлейфом», «звездой», с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.
Определить суммарную мощность необходимо, чтобы правильно подобрать номинальные параметры автоматических устройств защиты, а также сечение кабеля – эти значения взаимозависимы.
Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.
Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.
Инструкция по установке бокса для квартиры
Последовательность работ по монтажу электропроводки может быть различной. Если выбран скрытый способ разводки, то первый шаг – строительные работы по вырезке штроб под провода. На этом же этапе можно подготовить нишу в стене под установку электрощита.
Если выбран навесной бокс, то этот пункт следует пропустить.
Этап #1 — подготовка ниши и монтаж ящика
Встроенный бокс подходит для стен из материала, легко поддающегося обработке. Например, в гипсокартонной перегородке достаточно просто вырезать нишу точно по размерам ящика.
Но железобетонная стена требует немало усилий, чтобы выдолбить даже небольшую по площади выемку, поэтому рациональнее взять навесную модель и подвесить ее на дюбеля.
Вырезка ниши производится в следующем порядке:
Вариантов крепления несколько, чаще всего ящик фиксируется в углублении за заднюю стенку. Если по краям остались небольшие зазоры, их замазываем штукатуркой или алебастром. Когда зазоров нет, производим дополнительное укрепление клеем.
Важно помнить, что нарушение конструкции стен квартиры может быть чревато проблемами. Так, если бетонная стена является несущей, то разрезать арматуру без согласованного проекта запрещено!
В таких ситуациях проще установить навесную модель – зафиксировать корпус на предназначенных для этого креплениях. Саморезы или дюбеля обычно идут в комплекте с боксом.
Сборку обычно производят после окончания строительных работ, когда все отверстия и штробы заделаны, а корпус установлен на место.
Этап #2 — сборка и наполнение бокса
Предлагаем пошаговую инструкцию по сборке электрощита для стандартной 2-комнатной квартиры.
Для примера, начальный комплект для сборки включает:
Если какие-то из перечисленных приборов отсутствуют или, напротив, их количество больше, то число автоматов можно уменьшить или увеличить.
Для перечисленных устройств подходит бокс для установки электросчетчика и автоматов с 3-мя DIN-рейками.
Сначала заполняем верхнюю DIN-рейку:
Следующие приборы закрепляем на второй DIN-рейке – сначала реле напряжения, а затем УЗО.
Установка УЗО предполагает монтаж трех приборов номиналом по 40 А и порогом отключения 30 мА, которые обслуживают три отдельные зоны. Однако для ванной комнаты рекомендуют использовать УЗО с порогом отключения 10 мА.
Переходим к третьей DIN-рейке:
На свободном месте устанавливаем две шины: одна для соединения нулевых проводников, другая – заземляющих. Место вокруг шин должно быть свободным для распределения подключаемых проводов.
Важно побеспокоиться о собственной безопасности – перед началом работ обязательно снимите напряжение в сети, то есть отключите подачу тока в квартиру!
Контуры освещения могут не иметь заземляющих проводников, если в осветительном процессе не участвуют люминесцентные лампы, оснащенные заземляющими контактами.
Далее выполняем последние работы по подключению:
На этом установку квартирного бокса можно считать законченной.
Советы по подключению приборов
Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.
В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:
Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.
Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.
Выводы и полезное видео по теме
Вариант сборки электрощита:
Важность проектирования и предварительных расчетов:
Хрущевка, реконструкция электрощита.

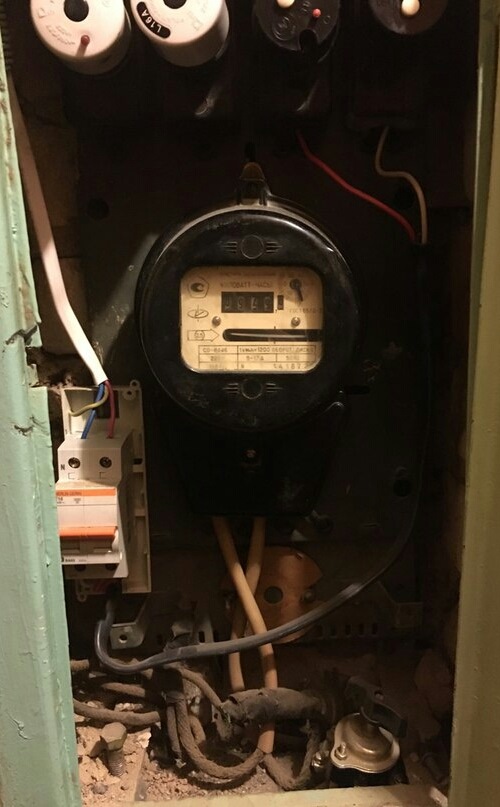

Обычный электрощит на 3 потребителя — комната, кухня с санузлом и добавлен пакетник на стиральную машину.
Входящая в квартиру алюминиевая проводка, соединена скруткой с медными проводами идущими на счетчик, скрутка сильно окислилась. Хорошо провода не загорелись, наверно из за того что медный кусок совсем был короткий. Медный провод скорей всего как-то связан с отсутствием входного рубильника. Сама конструкция, как ей и положено, до безумия проста.
1,2 — алюминиевые провода входящие в дом и идущие на рубильник (который отсутствует).
3,4 — медные провода с рубильника (который отсутствует) на счетчик.
5,6 — провода от счетчика на пробки.
7,8 — провода на пакетник стиральной машины.
А, В — перемычка пробок.

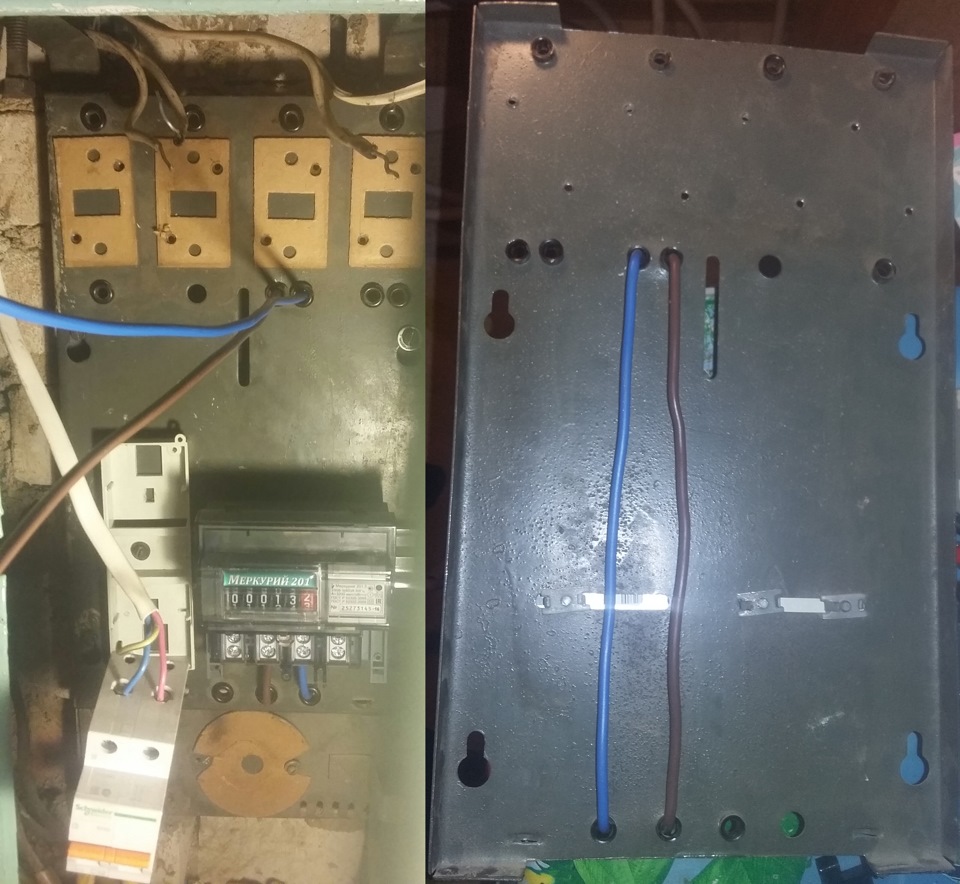

Подходящего по размерам бокса, чтобы все влезло не нашлось. Поэтому монтировалось все на старом монтажном листе. Для начала снял его и все открутил. Для нового монтажа использовал винтовые соединения которые уже присутствовали. Установил входной пакетник, счетчик и подготовил бокс для пакетников потребителей. Для монтажа использовал провода — медь 6 квадратов.

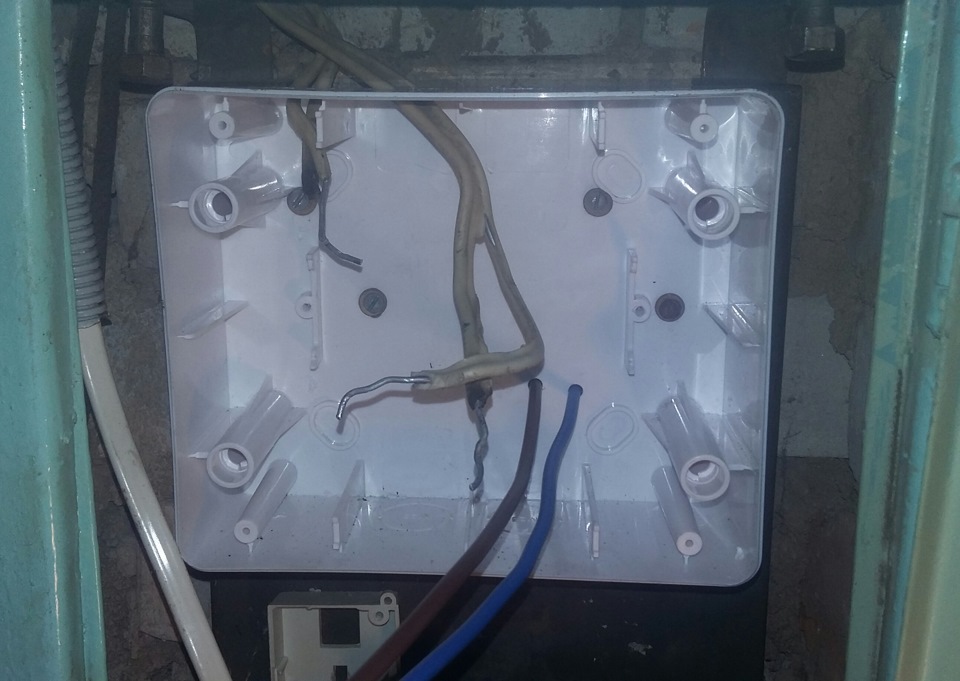

Бокс для счетчиков, из за своего размера, не позволял закрепить монтажный лист. Пришлось его монтировать после установки монтажного листа.
Дальше монтаж пакетников и проводов.
В пустующее окно бокса, на следящий день был добавлен резервный пакетник.
Как выбрать ящик для счётчика электроэнергии
Одно из обязательных требований организаций, контролирующих расход электроэнергии – размещение индивидуального прибора учёта снаружи помещения, в пределах доступа проверяющих сотрудников компании. Чтобы закрыть электросчётчик от попадания атмосферной влаги при установке на открытом воздухе, используется специальный ящик. Рассмотрим основные требования, предъявляемые к шкафу для электрического счётчика, особенностям выбора и установки бокса.
Назначение уличных шкафов
Законодательство напрямую не обязывает потребителей выносить счётчики электроэнергии на улицу. Но владельцы должны в любое время обеспечить беспрепятственный доступ к приборам учёта работников контролирующей организации. Поэтому энергонадзор вынуждает размещать аппараты на улице. Но такой способ установки требует соответствующей защиты оборудования.
Уличные боксы рассчитаны на выполнение следующих задач:
Ящики изготавливаются металлическими и пластиковыми. Изделие из пластика отличается более высоким уровнем безопасности, поскольку этот материал не проводит электрический ток. Но стальные короба долговечнее и надёжнее в эксплуатации.
Разновидности шкафов
Такая продукция предлагается отечественными и зарубежными производителями. Шкафы выполняются в разных размерах, учитывая характеристики размещаемого в них оборудования. Потребитель выбирает ящик, в зависимости от габаритов собственного счётчика электроэнергии.
Изделия маркируются, с указанием в наименовании назначения шкафа:
Кроме электросчётчика, в шкафу могут располагаться входные автоматы, другое электрооборудование.
Комплектация щитка зависит от разработанного проекта на энергоснабжение дома. Если подобный короб не предусмотрен, проект разрабатывается приглашёнными специалистами.
Как правильно выбрать короб
Потребитель, выбирая шкаф, должен подбирать модель с учётом следующих требований:
Входы и выходы для кабельной продукции уплотняются манжетами, для обеспечения внутренней герметичности короба. Чтобы не потребовалось для съёма результатов измерений постоянно открывать дверцу, напротив табло устраивается смотровое окно с прозрачным покрытием. Ящик должен снабжаться ушками для наложения пломб.
Перед приобретением необходимо изучить техническую документацию на короб. Он должен обеспечивать надлежащую степень защиты, согласно государственным нормативам. Этот показатель указывается в сопроводительных документах. Минимальная защита – IP20. Такой ящик защищает от попадания внутрь частиц пыли до 12,5 мм. С возрастанием числа после буквенного обозначения увеличивается степень защиты щитка. Оптимальный вариант, кроме пыли, защищающий от проникновения влаги – IP54.
Выбирая изделие, необходимо оценить толщину материала, допустимый температурный диапазон, способ запирания.
Короб можно купить в специализированном магазине, подобрав модель, подходящую под индивидуальные условия с учётом размещаемого в нём оборудования. Цена на данную продукцию – от 300 до 3000 рублей, в зависимости от размеров, степени защиты и прочих характеристик.
Правила установки
Короб, внутри которого размещается электросчётчик, должен быть достаточно жёстким и обеспечивать защиту от атмосферной влаги. Если возникают периодические температурные колебания, возможны отклонения от правильных показаний прибора и выход оборудования из строя. При размещении счётчика на открытом воздухе рекомендуется утеплять короб, чтобы предупредить преждевременный выход из строя прибора и обеспечить надлежащие условия эксплуатации.
Для обеспечения электробезопасности щиток обязательно заземляется.
Государственные нормативы регламентируют следующие требования к установке ящика:
Провода и оборудование внутри щитка размещаются упорядочено. Многожильный кабель должен применяться с наконечниками. Крепление провода производится с гермовводами.
Самодельный короб
При наличии соответствующих навыков ящик можно сделать своими руками. Можно использовать подходящий по размерам готовый короб или собрать новый из листового металла.
Размеры подбираются, в зависимости от размещаемого внутри оборудования. Шкаф выполняется, с учётом вышеуказанных требований.
Правила монтажа
Шкаф можно смонтировать самостоятельно, но подключением электрооборудования должен заниматься квалифицированный электромонтёр. Вначале размещается щиток, затем к нему подводятся и закрепляются провода.
Кабеля должны заводиться снизу ящика, чтобы исключить затекание атмосферной влаги. Если предполагается размещение рубильника, рычаг выводится наружу, с обозначением стрелки, указывающей направление включения.
Для крепления автоматических выключателей, электросчётчика и прочего оборудования применяется стандартная ДИН-рейка.
Ящик надёжно защитит электросчётчик, обеспечив надёжную и безопасную эксплуатацию электрооборудования, даже при условии размещения на открытом воздухе.
Подключение счётчика на столбе:
8 идей для электрического щитка, которые оправдают его присутствие в интерьере
Настя, мы столкнулись с проблемой, возможно несущественной, но все же малоприятной. Ремонт закончен, в коридоре появился новый электрический щиток. Муж покупал бокс для него в Леруа Мерлен и считает его прекрасным. Но на мой взгляд, он выглядит ужасно! Не вписывается в интерьер, отвлекает от идеи, бросается в глаза своими казенными формами. Существует ли возможность его как-то задекорировать?” Елена
На ваши вопросы отвечает дизайнер Анастасия Проклова
Елена, спасибо за вопрос! Конечно можно. Я с Вами совершенно согласна, бокс для электрического щитка в своем техногенном исполнении выглядит совсем не привлекательно. И в таком виде он не предназначен для внешнего использования.
Самая правильное решение переместить техническое устройство в стенной шкаф. В это случаем никакой декорации не требуется. Щиток в неприглядном боксе находится внутри шкафа, при необходимости, вы открываете створку и снимаете показания счетчика. Это идеал. Но далеко не всегда такой вариант возможен. Хотя бы потому, что не все прихожие могут вместить в себя шкафы. Иногда это просто открытые вешалки. А счетчик в прихожей — почти закономерность. В это случае бокс в интерьер надо вписывать. Я постараюсь собрать все возможные варианты декорирования, из которых Вы сможете выбрать то, что подходит Вашему дому.
Дизайнерские двери для бокса
Как для скрытой, так и для открытой систем установки можно использовать специальные щитки. Конкретно те, что на фото, — родом из Греции, отвечают всем требованиям стандартов, на рынке присутствует ассортиментная линейка — их можно купить в любом исполнении, подобрав соответствующий оттенок дерева. Они смотрятся строго и солидно в соответствующем интерьере.
Возможно, для Вашего интерьера это будет самое доступное и стильное приобретение, тем более, что решение “утопить” счетчик в стену, у Вас уже осуществлено. Но прихожая в Вашей квартире небольшая. Подумайте над следующим вариантом.
Зеркальное решение
Зеркало в прихожей необходимо. Есть вариант заказать зеркальную дверцу на петлях в обрамлении МДФ панелей, например, нужного цвета.
Никто никогда не догадается, что скрыто за зеркалом, которое плотно прилегает к стене.
Декоративные двери
Иногда интерьер требует какого-то особого решения. Тогда можно подумать о такой декоративной детали, как дверка для электрощитка.
В зависимости от размера щитка такие дверцы можно подобрать в магазинах или сделать на заказ. Хорошая идея использовать фасады для кухонь. В крупных строительных магазинах есть огромный выбор.
Декоративные короба с AliExpress
На любимом многими китайском портале иногда можно найти интересные варианты. Минус в том, что некоторые из них совсем недешевые, и доставка, как вы знаете, совсем не моментальная.
Несложно сделать такой короб и самостоятельно, если вас устраивает стиль кантри.
Декорация под полку или шкаф
На этапе создания проекта я часто предлагаю заказчику варианты декорирования технических объектов под функционал. Например, это может быть мебель. Ее делают на заказ, что называется “по месту”.
В этом случае надо заранее понять, какой функционал ожидается от этого пространства и подбирать или заказывать мебель под эту идею. Тогда можно декорировать щиток под шкаф или полки, и иметь полную гарантию того, что щиток не испортит интерьер.
Читайте статьи на похожие темы:
Декорация под картину
Очень распространеный и легкий вариант. На фото показаны промышленные варианты с коробом и различными креплениями.
Декор с помощью картины совсем несложный, если электрощиток не выступает из стены. Выберите понравившееся изображение или готовую картину и повесьте ее, как обычно вешают картину. Крепление на петлях, бесспорно, удобнее, в этом случае доступ к счетчику становится легче. Но поскольку показания снимаются не каждый день, вариант с традиционным креплением не будет вызывать сильных неудобств.
За одной из этих картин прячется наш электрощиток. Угадайте за какой?
Декорирование под ключницу
Они вошли в моду совсем недавно. Это то “забытое старое”, которое преподносится каждый раз как новое и модное. Раньше, когда ключи были огромные и тяжелые, ключницы были в каждом доме, их размещали около двери как обязательный элемент. Их много в массовой продаже. Но есть совершенно невероятные авторские, которые переведут интерьер в разряд luxury.
Этот декор электрощитка я позаимствовала на портале Ярмарка Мастеров. Автор Михаил Силаев.
Декорация под обои или панели
Декорировать панелями можно в том случае, если вы заранее продумали такой вариант. Из этого же ряда — наклеить на щиток обои, если они имеют рисунок, вставка не будет бросаться в глаза. При крашенных стенах можно использовать этот же метод, покрасить дверцу и раму технической детали в нужный цвет. Еще вариант — сделать витраж с подсветкой. Достоинство этой маскировки в том, что она… увлекательна. Близкая по технике идея — мозайка на дверце из кусочков плитки.
Собственно, для декора щитка подойдет и любое объект, за которым он может “спрятаться”. Обратите внимание на самое первое фото в этой статье!
Как думаете, где скрывается электрический щиток)? Вы не поверите! За часами.
Этот список возможных идей декора для техногенных конструкций, далеко не полный. Можно отвлечь внимание от неприглядных деталей с помощью освещения или сделать на нем акцент, если интерьер выдержан в одном из лаконичных индустриальных стилей. Но все остальные приемы сложны в осуществлении. Они требуют вмешательства специалиста и значительных переделок. Я буду рада помочь! Присылайте ваши вопросы, будем разбираться, вдохновляться и творить!
