Какие бывают шнуры питания и какой разъем выбрать?

24 февраля 2021 23:09

Чтобы подключить технику к питанию, будь то компьютер или бесперебойник, нужен шнур с определенным разъемом IEC. Все они представляют собой набор, который состоит из пар гнездовых и штыревых разъемов. Первые монтируются на кабеле, вторые — на панели определенного устройства. Также бывает наоборот: гнездо — на устройстве, штыревой разъем — на проводе. Но это редкость.

Эта статья — о видах, назначении и характеристиках шнуров с разъемами IEC. Читайте, чтобы выбрать правильный вариант для вашей техники.

Кабель питания для чего нужен. kakie byvaut shnury pitaniya. Кабель питания для чего нужен фото. Кабель питания для чего нужен-kakie byvaut shnury pitaniya. картинка Кабель питания для чего нужен. картинка kakie byvaut shnury pitaniya.

Виды

Разъемов существует немало. Так, бывают модели с обозначением С1-С24. Сразу отметим, что некоторые из них уже не используются. Из обихода вышли С3 и С4, а также С11 и С12. Модели С1 и С2 применяются для радиоаппаратуры, С15 и С16 — для электрочайников и нагревателей. Мы же будем говорить в основном о вариантах, предназначенных для сетевого оборудования и компьютерной техники.

Наибольшей популярностью пользуются модели С13 и С14, оснащенные заземляющим контактом, а также евроразъемы С7-С8. Эти модели применяются для:

Количество розеток: 8 шт.Корпус: пластик. Без шнура.

Кабель питания для чего нужен. evrorazemy s7 i s8. Кабель питания для чего нужен фото. Кабель питания для чего нужен-evrorazemy s7 i s8. картинка Кабель питания для чего нужен. картинка evrorazemy s7 i s8.

Отметим, что евроразъемы С7 и С8 имеют два параллельных контакта, что позволяет подключать их любой стороной. Однако С7 с поляризацией — это ассиметричный разъем. Также важно помнить, что С7 без поляризации нельзя вставлять в поляризованную розетку С8: это нарушает технику безопасности.

Компьютерные шнуры оснащаются разъемом С13 на одном конце и с штепселем 7/7 (Schuko) на другом. Такой провод состоит из 3 скрученных многожильных проводников из меди, заключенных в черную оболочку из ПВХ. Толщина жилы может составлять 0,5 или 0,75 мм. Разъемы такого кабеля — латунные, оцинкованные. Мониторный кабель оснащен двумя разъемами: С13 и С14. Один подсоединяется непосредственно к монитору, а другой — к блоку питания.

Кабель питания для чего нужен. razemy s13 i s14. Кабель питания для чего нужен фото. Кабель питания для чего нужен-razemy s13 i s14. картинка Кабель питания для чего нужен. картинка razemy s13 i s14.

Также стоит упомянуть о разборных вилках питания. Они представляют собой соединительный элемент, который служит для подключения электроприборов к сети. За счет разборного корпуса можно несколько раз устанавливать и демонтировать вилки, при этом характеристики не ухудшатся. Разборная вилка состоит из трех контактных разъемов, которые предназначены для разной силы тока. Четная цифра — это разъем «папа», нечетная — «мама».

Источник

Кабель питания для чего нужен

МЫ РАБОТАЕМ:

Кабели питания — совсем другое дело. Они никоим образом не участвуют в передаче сигналов, они просто передают питание от основного источника энергии к устройствам. Это, несомненно, важно, т.к. ни одно устройство не будет работать без кабеля питания. Но вопрос заключается не в том, насколько важным является кабель питания, а есть ли различия в производительности между правильно сконструированными кабелями. И ответ на этот вопрос простой: нет.

Как работает кабель питания

Правильно сконструированный кабель питания — необходимость, потому что некачественный кабель может привести к не оптимальной работе системы. Основное внимание требуется обратить на размер кабеля, и иногда совет заменить кабель питания на более толстый действительно может быть полезным и не понесет за собой значительных затрат.

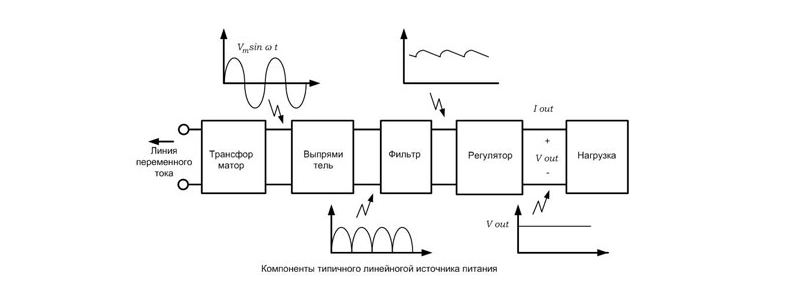

Чтобы понять, насколько важен размер кабеля, опишем работу кабеля и блока, который он питает. Большинство схем, используемых в бытовой электронике, работают на напряжениях постоянного тока от нескольких вольт до нескольких сотен вольт. В идеале, напряжение в линиях постоянного тока должно быть постоянным. Однако то электричество, которое попадает в нашу розетку, является переменным электрическим током. Переменный ток, подающийся в наши дома, меняет свое напряжение резко от момента к моменту. Такие изменения в идеале представляют синусоиду с частотой 50 Гц.

Кабель питания для чего нужен. %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F. Кабель питания для чего нужен фото. Кабель питания для чего нужен-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F. картинка Кабель питания для чего нужен. картинка %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F.

Очевидно, что схемы с постоянным током, где требуется чистое стабильное напряжение, не могут быть просто подключены к сети переменного тока. И устройства оснащаются блоком питания, который принимает переменный ток из розетки и преобразует его в нужное напряжение. Классическое и самое распространенное устройство блока питания состоит из трансформатора, выпрямителя и фильтра; в современных моделях добавляется еще регулятор напряжения. Ток поступает через специальный разъем и идет на трансформатор, который, как правило, представляет собой железное ядро с плотно намотанной вокруг него медной проволокой. Благодаря свойству индуктивности, энергия, проходя через обмотку трансформатора, индуцирует поле в других обмотках и вызывает протекание тока в них. В результате переменный ток из розетки превращается в переменный ток с необходимым напряжением.

Но это все еще переменный ток, непригодный для схем с постоянным током, но уже с нужным напряжением. Следующий шаг — пустить ток через выпрямитель, который обычно представляет собой набор диодов, действующих как односторонние клапаны для электрического потока. Конфигурация диодов, известная под термином «мостовой выпрямитель», позволяет «перевернуть» отрицательное напряжение в каждом цикле и превратить его в положительное напряжение, или, наоборот, по мере необходимости. Теперь вместо напряжения, которое колеблется от отрицательного до положительного через ноль, получается напряжение, которое колеблется от положительного к нулю и от нуля до положительного и так далее.

Выпрямленный ток по-прежнему не подходит для схем с постоянным током, где требуется постоянное напряжение. Поэтому следующий шаг — это фильтрация. Блок питания обычно имеет фильтр с конденсатором и дросселями.

К перечисленным компонентам блока питания может быть добавлен регулятор напряжения, который предназначен для предотвращения случаев, когда напряжение превышает определенные значения. Предполагая, что блок питания сконструирован правильно, мы получим пригодный для использования постоянный ток, что и требуют схемы используемых нами устройств.

Кабель питания для чего нужен. %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 01. Кабель питания для чего нужен фото. Кабель питания для чего нужен-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 01. картинка Кабель питания для чего нужен. картинка %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 01.

Когда кабель питания становится негодным

Мало что может повредить кабель питания, но существует один момент, который, несомненно, имеет значение. Неподходящий по размеру кабель питания (имеется ввиду кабель недостаточного размера для существующего тока) может быть опасным, потому что он может перегреться и стать причиной пожара. Помимо угрозы жизни и здоровью, шнур неподходящего размера может также при определенных обстоятельствах влиять и на качество аудио сигнала.

Мы обычно думаем о напряжении, которое поступает на вход блока питания как о том же самом напряжении, которое подается к дому, на самом деле это не совсем так. Если провода в вашем доме являются суперпроводниками, то каждый метр проводки на пути создает небольшое сопротивление, в результате некоторая часть тока превращается в тепло. Для большинства устройств эти сопротивления в проводке являются несущественными и могут быть игнорированы. Тем не менее, в соответствии с законом Ома, энергия, путешествуя по цепи, потребляется элементами схемы в зависимости от их сопротивления. Устройства с высоким сопротивлением и низкой мощностью, такие как зарядное устройство сотового телефона, потребляют почти все небольшое количество энергии, текущей в цепи, но устройства с низким сопротивлением и высокой мощностью, такие как обогреватель, в силу своего низкого внутреннего сопротивления, могут стать причиной того, что часть энергии будет сжигаться в проводе. Когда это произойдет, изменится одно свойство схемы: напряжение на входе блока питания. Если напряжение тока составляет 220 вольт, а сопротивление устройства составляет 10 Ом, в то время как сопротивление провода равно 1 Ом, 1/22 от подводимой мощности будет сгорать в проводе, и блок питания получит не 220 вольт, а 210 вольт. Падение напряжения приводит к пропорциональному падению напряжения на выходе, что может вызвать некоторые проблемы.

Блок питания усилителя полагается на конденсатор фильтра, который держит достаточный заряд для обеспечения необходимого напряжения на выходе блока питания при низком входящем выпрямленном напряжении. Некоторые сигналы могут заставить проводить ток быстрее, например тяжелые басы. Предположим, что мы имеем плохо подобранный шнур питания и проигрываем музыку с тяжелыми басами через усилитель. Бас понижает уровень конденсатора, и блок питания пытается пополнить заряд. Однако, чем больше тока требуется блоку питания, тем меньше становится его сопротивление и с кабелем питания маленького размера это означает, что напряжение блока питания падает. Если падение напряжения достаточно велико, конденсатор фильтра не будет полностью заряжаться на следующем цикле высокого напряжения, а это означает понижение напряжение самого усилителя. Это явление будет происходить в прямой зависимости от количества громкого баса от того. А это значит, что бас теперь будет модулировать весь выход усилителя, что приводит в свою очередь к увеличению искажения интермодуляции.

Чтобы избежать такой ситуации, следует следить за следующими параметрами: достаточная емкость конденсатора фильтра, достаточный размер кабеля питания, наличие регулятора напряжения для остановки на нем колебаний напряжения. Но даже если учтены все эти факторы, кабель питания все равно может иметь негативное влияние на качество звука.

Как же решить эту проблему? Ответ заключается в применении кабеля достаточно большого размера. Но если и это не решит вопрос, значит, проблема заключается в конструкции самого блока питания, а тут уж не поможет никакой кабель. Откажитесь от экзотического дизайна, серебряных проводников, переплетенных проводов, экранирования, тефлона и тому подобного; нужно выбрать другой провод того же размера, потому что единственная проблема заключается в слишком большом сопротивлении кабеля.

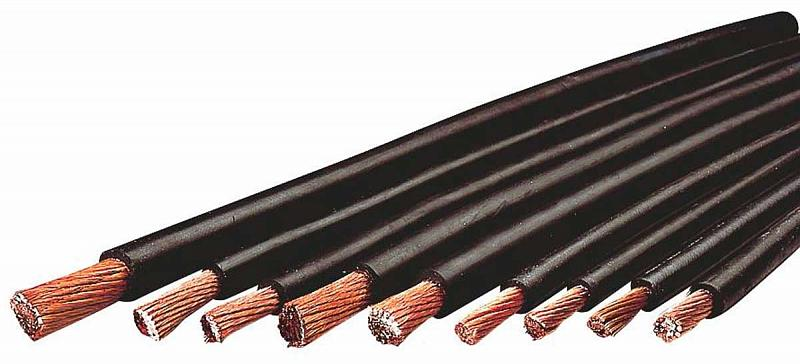

Размер провода — это величина, основанная на площади поперечного сечения. Хотя некоторые источники указывают метрические размеры, обычно используется стандарт AWG (American Wire Gauge). Чем больше AWG, тем меньше размер провода. Например, провод 30 AWG в 10 раз больше по площади поперечного сечения, чем провод 40 AWG и в 10 раз меньше, чем провод 20 AWG. Так как сопротивление при постоянном токе прямо пропорционально площади поперечного сечения провода, шкала AWG говорит о том, что сопротивление провода 10 AWG будет в 10 раз меньше, чем сопротивление провода 20 AWG и так далее. Так как сопротивление преобразует электрическую энергию в тепловую, размер провода определяет для данного электрического потока сколько тепла рассеивает провод. И это очевидно имеет непосредственное отношение к электрической безопасности, потому что как только провод становится достаточно горячим, изоляция начинает деформироваться, плавится и даже гореть. Электрические коды определяют предел того, сколько тока может проводить кабель определенного размера, поскольку повреждение провода может привести к увеличению опасности удара электрическим током.

В статье мы ведем разговор о медных проводах, потому что медь является наиболее распространенным материалом, используемым в кабелях питания. Серебро обладает большей проводимостью, но проблематично при использовании в качестве кабеля питания, потому что является достаточно хрупким и дорогостоящим материалом; другие материалы, например, алюминий, используются реже, потому что обладают меньшей электропроводностью.

Соответственно, чем ниже значение AWG, тем меньше потерь будет нести кабель. Как говорилось выше, насколько важно влияние сопротивления будет зависеть от нагрузки.

Кабель питания для чего нужен. %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 02. Кабель питания для чего нужен фото. Кабель питания для чего нужен-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 02. картинка Кабель питания для чего нужен. картинка %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 02.

Электрическая безопасность

Основное отличие кабелей питания от аудио и видео кабелей заключается в том, что кабели питания несут опасные напряжения и токи. Аудио соединение может нести одновольтовый сигнал, в то время как кабель питания несет переменный ток с напряжением в несколько сотен вольт, который может быть опасным для жизни человека.

Опасность для человека может быть не только непосредственной, но и как реальная потенциальная опасность возникновения пожара: короткое замыкание, искра, чрезмерная жара — могут стать причиной пожара. Поэтому так необходимо быть уверенным в безопасности кабеля питания.

Соответствие кабеля международному стандарту (UL listing) является лучшей рекомендацией. Это означает, что кабель не только произведен из соответствующих материалов, но и что его сборка соответствует нормам пожарной безопасности. Существует множество необычных кабелей, несоответствующих международному стандарту. Возможно, некоторые и соответствуют нормам, но производители не проводят соответствующее тестирование; другие же не тестируются как раз потому, что заведомо не смогут пройти тестирование. Иногда проблемы возникают из-за дизайна кабеля. Например, трудно создать экранированный кабель питания, который бы отвечал UL-стандарту, потому что экранирование приводит к снижению тепловыделения. Поэтому мы настойчиво рекомендуем использовать кабели питания, прошедшие UL-стандартизацию.

Так чего же ждут пользователи от нестандартных проводов?

Трудно описать все ожидания, связанные с кабелями питания, и некоторые ожидания настолько расплывчаты, что их трудно понять. Самое распространенное ожидание, которое имеет долю смысла, это понижение шумов. Обсудим ниже этот вопрос.

Снижение шума

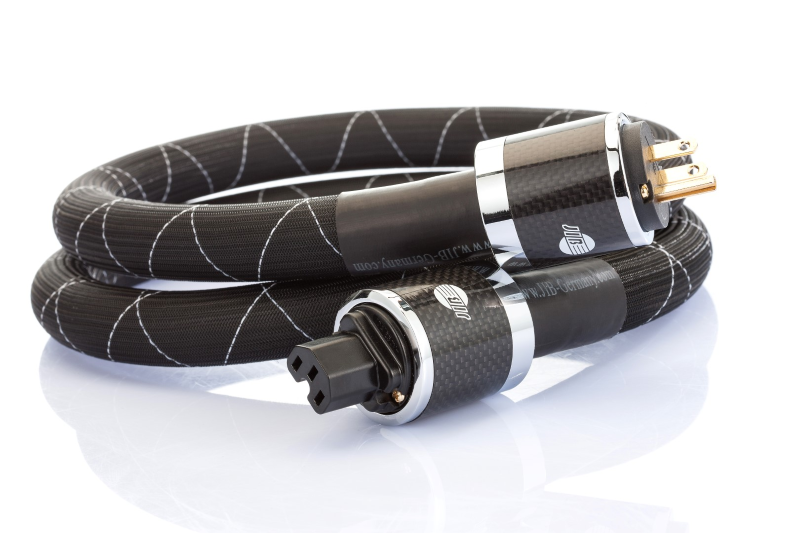

Часто утверждается, что кабели питания класса high-end помогают подавлять шум, уменьшая системный шум и обеспечивая более чистый звук в силу экранирования или поворотной геометрии. Такие ожидания не учитывают два важных соображения. Во-первых, кабель питания редко является источником шума. И если усилитель обладает правильно сконструированным блоком питания, возможность получения шума от кабеля питания становится практически малореальной. Трансформатор, в частности, с его чрезвычайно высокой индуктивностью, как правило, выступает в качестве препятствия против высокочастотных помех. Во-вторых, даже если несколько-метровый кабель питания между розеткой и усилителем действует в качестве антенны, понижение шума в этих нескольких метрах не будет существенным. Между основным источником переменного тока и блоком питания усилителя расположены сотни метров проводов открытых пиний электропередачи. Так что экранирование и скручивание последних 5-6 метров кабеля, имеющие целью уменьшение шума, приносят незначительную разницу.

Если все-таки случается весьма нестандартная ситуация, когда высокочастотный шум как-то попадает в систему через точку входа питания, лучшим решением будет попытаться ликвидировать шум на входе, поставив ферритовый фильтр на внешней стороне кабеля питания вблизи усилителя. И опять же, это решение не потребует сколь либо значимых затрат.

Кабель питания для чего нужен. %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 03. Кабель питания для чего нужен фото. Кабель питания для чего нужен-%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 03. картинка Кабель питания для чего нужен. картинка %D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D0%B8 %D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F 03.

Лучший звук

Кроме подавления шумов, часто встречаются ожидания от кабелей питания, что они влияют на улучшение звука. Подобные заявления очень трудно подтвердить, а силе внушения сложно сопротивляться — если слушатель убежден, что его кабель питания сделает звук более «последовательным», чтобы это ни означало, он и будет более «последовательным» для него во время использования данного кабеля. В данном случае эффективно экспериментальное двойное «слепое» тестирование, но аудиофильное сообщество весьма негативно относится к такому тестированию.

Как только получится добиться объективного тестирования, когда слушатель почувствуют разницу между двумя кабелями, не находясь под воздействием внушений производителей, следующим шагом станет инженерное изучение продукта для выявления физических причин улучшения качества звука. Без сомнения, если бы производители точно знали, как сконструировать кабель питания, который позволит улучшить звук любой системы, к которой он подключен, это был бы, конечно, лучший кабель питания в мире. Но сейчас есть веские причины сомневаться, что такой идеальный кабель существует или может существовать в природе.

Умение слушать — это то же, что и умение различать запахи и вкусы, что-то, что наш мозг делает с информацией, поступающей из внешнего мира. Наши уши сообщают мозгу именно то, что они слышат, но мозг может обрабатывать одну и ту же информацию по-разному. Наши ожидания, настроения, наша личность — все это влияет на наш опыт прослушивания музыки. И даже тренированный критически настроенный слушатель с трудом сможет различить какие-либо изменения. В результате, те, кто заинтересован в настоящем научно изолированном тестировании, применяют слепое тестирование. Например, компания Harman-Kardon инвестировала значительные средства в лаборатории по прослушиванию, которые действительно полезны для изучения таких вещей, как выбор акустики и ее размещение.

Заключение: относитесь проще

Понятно, что качественно сделанный блок питания получает ток, который поступает из розетки и что правильно сконструированный кабель с правильным размером не влияет на передачу тока. Это не означает, что кабель питания не имеет отношения к качеству аудио и видео в отдельных случаях, но для безупречной работы кабелю требуется не так уж и много. И на качество совершенно не влияют какие-то необычные конструкции и материалы кабеля.

На что нужно обратить внимание при выборе кабеля питания? Вот основные моменты:

Механическая надежность — надежная конструкция обеспечит безопасность

UL стандартизация — лучшая гарантия, что кабель сконструирован для противостояния опасным напряжениям и возможности возгорания при использовании его в допустимых нагрузках

Адекватный размер — кабель питания не должен вызывать значительных падений напряжения и обеспечит блок питания устройства необходимым током даже при пиковой нагрузке.

Ни один из этих параметров не должен делать кабель питания слишком дорогим. Если же вас убеждают в каких-то сверх способностях кабеля питания, стоит задуматься и выбрать что-то простое, надежное, правильного размера и по разумной цене.

Источник

Кабели питания и разборные вилки

Кабель питания для чего нужен. . Кабель питания для чего нужен фото. Кабель питания для чего нужен-. картинка Кабель питания для чего нужен. картинка .

Кабель питания для чего нужен. best cable. Кабель питания для чего нужен фото. Кабель питания для чего нужен-best cable. картинка Кабель питания для чего нужен. картинка best cable.

В некоторых случаях возникает потребность в приобретении шнура питания для ИБП или иной техники, работающей от сети. И порой не просто найти нужный шнур, не имея точного понимания какой разъем нужен.

Кабель питания компьютера

Кабель питания для чего нужен. 9013 02 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9013 02 m. картинка Кабель питания для чего нужен. картинка 9013 02 m.

Кабель питания для чего нужен. 9013 03 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9013 03 m. картинка Кабель питания для чего нужен. картинка 9013 03 m.

Кабель питания для чего нужен. 9013 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9013 m. картинка Кабель питания для чего нужен. картинка 9013 m.

Кабель питания компьютера (Schuko+C13)

Кабель питания для чего нужен. 9013 5 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9013 5 m. картинка Кабель питания для чего нужен. картинка 9013 5 m.

Кабель питания монитора

Кабель, с двумя разъемами на концах: IEC 320 C13 и IEC 320 C14. Один конец присоединяется к монитору, а второй – к блоку питания. Благодаря нему отпадает необходимость в эксплуатации лишнего провода питания.

Кабели питания монитор-компьютер предназначены для организации энергоснабжения мониторов и системных блоков компьютера.

Кабель питания для чего нужен. 9013 03 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9013 03 m. картинка Кабель питания для чего нужен. картинка 9013 03 m.

Кабель питания для чего нужен. 9015 02 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9015 02 m. картинка Кабель питания для чего нужен. картинка 9015 02 m.

Кабель питания для чего нужен. 9015 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9015 m. картинка Кабель питания для чего нужен. картинка 9015 m.

Кабель питания монитор-компьютер

Кабель питания для чего нужен. 9015 01 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9015 01 m. картинка Кабель питания для чего нужен. картинка 9015 01 m.

Разборные вилки питания

Разборные вилки питания – образующий компонент соединителя для подключения электрических приборов к сети питания. Электрические контакты вилок являются своего рода штырями.
Они обеспечивают надёжный контакт при допустимой величине тока и надёжную изоляцию токоведущих частей друг от друга. Разборный корпус позволяет многократно ставить и снимать вилки без ухудшения характеристик.

Они состоят из 3-х контактных разъёмов, предназначенных для различной силы тока.
Чётная цифра обозначает разъём «папа», а нечётная — «мама», число подходящего штыревого разъёма всегда больше. Например, C13 подойдет к C14.
Для примера на общераспространенных ИБП интегрирован разъем C14 для присоединения к нему разъёма С13 находящегося на кабеле.

Кабель питания для чего нужен. 9646 01 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9646 01 m. картинка Кабель питания для чего нужен. картинка 9646 01 m.

IEC-320-C13 Вилка С13 разборная

Кабель питания для чего нужен. 9646 02nn. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9646 02nn. картинка Кабель питания для чего нужен. картинка 9646 02nn.

IEC-320-C13 Вилка С13 в разборе

Кабель питания для чего нужен. 9647 01 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9647 01 m. картинка Кабель питания для чего нужен. картинка 9647 01 m.

IEC-320-C14 Вилка С14 разборная

Кабель питания для чего нужен. 9647 02nn. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9647 02nn. картинка Кабель питания для чего нужен. картинка 9647 02nn.

IEC-320-C14 Вилка С14 в разборе

Разъёмы IEC-320-C13 и IEC-320-C14

Разъем IEC-320-C13 используется для установки на эл. провода с последующим подключением к электрооборудованию, имеющему разъём IEC-320-С14.
Это трёхпроводные разъемы, на 10 А.

Они имеют широкое применение:

Кабель питания для чего нужен. 9648 01 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9648 01 m. картинка Кабель питания для чего нужен. картинка 9648 01 m.

IEC-320-C19 Вилка С19 разборная

Кабель питания для чего нужен. 9648 02nn. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9648 02nn. картинка Кабель питания для чего нужен. картинка 9648 02nn.

IEC-320-C19 Вилка С19 в разборе

Кабель питания для чего нужен. 9649 01 m. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9649 01 m. картинка Кабель питания для чего нужен. картинка 9649 01 m.

IEC-320-C20 Вилка С20 разборная

Кабель питания для чего нужен. 9648 02nn. Кабель питания для чего нужен фото. Кабель питания для чего нужен-9648 02nn. картинка Кабель питания для чего нужен. картинка 9648 02nn.

IEC-320-C20 Вилка С20 в разборе

Разъёмы IEC-320-C19 и IEC-320-C20

Штекер IEC-320-C19 подключается к розетке IEC-320-C20 и наоборот.
Разъёмы C19 и C20 предназначены для сильноточных приложений, таких как источники бесперебойного питания или распределительные устройства. Они схожи с C13 и C14, но отличаются прямоугольной формой.
Разъемы IEC используются в качестве силовых соединителей для электрических приборов.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Устройство для протяжки кабеля – это чаще всего пруток, который хорошо гнется, но легко распрямляется. Эластичный стержень окружен специальными волокнами, которые укрепляют конструкцию и предают протяжке нужную жесткость. Именно эти свойства позволяют такой конструкции преодолевать сложные участки, встречающиеся при прокладке кабеля.

Источник

Распиновка разъемов блока питания: какая линия за что отвечает

Кабель питания для чего нужен. q93 191a3922f476f5e281a2dbaa5b17f6c8f5c2081b9cfc43bedb98f6d3d04f5795. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 191a3922f476f5e281a2dbaa5b17f6c8f5c2081b9cfc43bedb98f6d3d04f5795. картинка Кабель питания для чего нужен. картинка q93 191a3922f476f5e281a2dbaa5b17f6c8f5c2081b9cfc43bedb98f6d3d04f5795.

Кабель питания для чего нужен. q93 1b5c1e145d076500d144d9a68d14283eb2b1297136c88df9d718d01bb5f91d1c. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 1b5c1e145d076500d144d9a68d14283eb2b1297136c88df9d718d01bb5f91d1c. картинка Кабель питания для чего нужен. картинка q93 1b5c1e145d076500d144d9a68d14283eb2b1297136c88df9d718d01bb5f91d1c.

Содержание

Содержание

Подключение проводов блока питания при сборке ПК — одна из самых серьезных задач, с которой сталкиваются начинающие пользователи. Все слышали фразу «с электричеством шутки плохи», и нужно понимать, что в случае неправильного подключения проводов можно запросто повредить дорогие комплектующие. Чтобы этого не случилось, нужно знать распиновку разъемов БП, максимальную нагрузку на каждый разъем и положение ключей, которые не дают подключить провода неправильно. В этой статье вы найдете всю информацию на эту тему.

Стандарты блоков питания для ПК и их разъемов развиваются уже почти 40 лет — со времен выхода первых компьютеров IBM PC. За это время сменилось несколько стандартов AT и ATX. Казалось бы, все возможные разъемы уже придуманы и ничего нового не требуется, но осенью этого года ожидается выход видеокарт Nvidia GeForce RTX 3000-й серии, который принесет с собой новый, 12-контактный разъем питания. Производители уже стали добавлять в комплекты проводов новых БП коннектор 12-Pin Micro-Fit 3.0. Будет неудивительно, если этот разъем питания дополнит новые стандарты ATX.

Кабель питания для чего нужен. q93 af7acd7909fe63bf6f965b0484e304f0cc11ca54e106d4151d259e717ca851d6. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 af7acd7909fe63bf6f965b0484e304f0cc11ca54e106d4151d259e717ca851d6. картинка Кабель питания для чего нужен. картинка q93 af7acd7909fe63bf6f965b0484e304f0cc11ca54e106d4151d259e717ca851d6.

Перед тем, как перейти к описанию и распиновке всех разъемов в современном БП, хотелось бы напомнить, что основные напряжения, которые нам встретятся, это +3.3 В, +5 В и +12 В. Сейчас основное напряжение, которое требуется и процессору, и видеокарте — это +12 В. В свою очередь, +5 В нужно накопителям, а +3.3 В используется все реже.

И если взглянуть на табличку, которая есть на боку каждого БП, мы увидим выдаваемые им напряжения, токи и мощность по каждому из каналов.

Кабель питания для чего нужен. q93 cb86e9e5bb884fef818ae5a690f782227da75b3de3c8a212e28598b36e9db4cc. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 cb86e9e5bb884fef818ae5a690f782227da75b3de3c8a212e28598b36e9db4cc. картинка Кабель питания для чего нужен. картинка q93 cb86e9e5bb884fef818ae5a690f782227da75b3de3c8a212e28598b36e9db4cc.

Разъем Molex

Начнем с самого древнего разъема, который почти без изменений дошел до наших времен, появившись у первых «персоналок». Это всем известный 4-контактный разъем, называемый Molex.

Кабель питания для чего нужен. q93 1c132e382ac9492783f058f764099a486bdd68b72ce0820040a4ff99a8c5fb5d. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 1c132e382ac9492783f058f764099a486bdd68b72ce0820040a4ff99a8c5fb5d. картинка Кабель питания для чего нужен. картинка q93 1c132e382ac9492783f058f764099a486bdd68b72ce0820040a4ff99a8c5fb5d.

Кабель питания для чего нужен. q93 d6f177bde882929cbd2944d8fd0581b42de2a744ff7843962fa373f9c7f9592c. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 d6f177bde882929cbd2944d8fd0581b42de2a744ff7843962fa373f9c7f9592c. картинка Кабель питания для чего нужен. картинка q93 d6f177bde882929cbd2944d8fd0581b42de2a744ff7843962fa373f9c7f9592c.

Сегодня сфера применения этого разъема сузилась до питания корпусных вентиляторов, передних панелей корпусов ПК, разветвителей и переходников питания видеокарт и накопителей. Например, переходников питания видеокарты «Molex — PCI-E 6 pin». Несмотря на то, что разъем выдает до 11 А на контакт, а значит, может дать видеокарте, в теории, 132 ватта мощности, использовать его стоит крайне осторожно.

Надо учитывать, что толщина проводов может не соответствовать такой мощности, а сами контакты могут быть разболтанными, с неплотной посадкой. В результате это чревато нагревом проводов, контактов и расплавлению изоляции.

Если вам обязательно требуется такой переходник, выбирайте модель с двумя разъемами Molex.

Кабель питания для чего нужен. q93 265253f6c7b3f440fee9f864486ff0860c1db76620f22169c99f288a42469ae1. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 265253f6c7b3f440fee9f864486ff0860c1db76620f22169c99f288a42469ae1. картинка Кабель питания для чего нужен. картинка q93 265253f6c7b3f440fee9f864486ff0860c1db76620f22169c99f288a42469ae1.

Обязательно проверяйте качество контактов переходника и вставляйте его надежно, до упора. Для защиты от неправильного подключения в разъеме предусмотрены два скоса.

Внимание! Несмотря на то, что скосы не дают воткнуть разъем другой стороной, при определенном усилии и разболтанных гнездах есть вероятность воткнуть разъем, развернутый на 180 градусов, что приведет к выходу из строя оборудования.

24-контактный разъем питания материнской платы

Этот разъем появился в спецификациях ATX12V 2.0 в 2004 году и заменил устаревший 20-контактный разъем. Он может обеспечить довольно серьезные мощности для питания процессора, видеокарты и материнской платы: по линии +3.3 В — 145.2 Вт, по линии +5 В — 275 Вт и 264 Вт по линии +12 В (при использовании контактов Molex Plus HCS).

Примечание. Контакты Molex сертифицированы на ток 6 А. Molex HCS — до 9 А. А Molex Plus HCS — до 11 А.

Кабель питания для чего нужен. q93 0a97f33e82334c49c2aab19a9fc5b3f135a25cbb053d6a29b0297bafd20d9f16. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 0a97f33e82334c49c2aab19a9fc5b3f135a25cbb053d6a29b0297bafd20d9f16. картинка Кабель питания для чего нужен. картинка q93 0a97f33e82334c49c2aab19a9fc5b3f135a25cbb053d6a29b0297bafd20d9f16.

Кабель питания для чего нужен. q93 c45b8509ae06f977bfdfe0637e292fe766334376571f8be492075c92daeca308. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 c45b8509ae06f977bfdfe0637e292fe766334376571f8be492075c92daeca308. картинка Кабель питания для чего нужен. картинка q93 c45b8509ae06f977bfdfe0637e292fe766334376571f8be492075c92daeca308.

Разъемы питания процессора

Энергопотребление процессоров неуклонно росло последние 20 лет, что потребовало дополнительных разъемов питания для них. И в спецификациях ATX12V был введен дополнительный 4-контактный разъем питания процессора +12 В.

Кабель питания для чего нужен. q93 4239f9e7ed7526c59c1c132b6f9ea798d2286f41e9db472b81443ddb33da5750. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 4239f9e7ed7526c59c1c132b6f9ea798d2286f41e9db472b81443ddb33da5750. картинка Кабель питания для чего нужен. картинка q93 4239f9e7ed7526c59c1c132b6f9ea798d2286f41e9db472b81443ddb33da5750.

8-контактный разъем питания процессора

Несмотря на то, что 4-контактный разъем питания процессора рассчитан на максимальную мощность до 288 Вт (при использовании контактов Plus HCS), в спецификации EPS12V версии 1.6, появившейся в 2000 году, был представлен 8-контактный разъем питания процессора. Первоначально этот разъем использовался в серверах с серьезными нагрузками на систему питания, но впоследствии перекочевал и в обычные ПК.

Кабель питания для чего нужен. q93 199b108e6b72d799bd51eb7cce0029abd1a47cc20b3d08eca376e24318911b75. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 199b108e6b72d799bd51eb7cce0029abd1a47cc20b3d08eca376e24318911b75. картинка Кабель питания для чего нужен. картинка q93 199b108e6b72d799bd51eb7cce0029abd1a47cc20b3d08eca376e24318911b75.

Кабель питания для чего нужен. q93 7c9c8bc4f552cd10ddc2f4f208c632e2e4278ac9321803c141777281dad0763a. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 7c9c8bc4f552cd10ddc2f4f208c632e2e4278ac9321803c141777281dad0763a. картинка Кабель питания для чего нужен. картинка q93 7c9c8bc4f552cd10ddc2f4f208c632e2e4278ac9321803c141777281dad0763a.

Сегодня даже на бюджетных материнских платах мы встречаем именно этот разъем, который теоретически может подать на питание процессора мощность до 576 Вт.

4-контактный и 8-контактный разъемы совместимы между собой. Если на вашем БП есть только 4-контактный кабель питания, он подойдет в 8-контактный разъем на материнской плате. А 8-контактный кабель, соответственно, подойдет в 4-контактный разъем.

Кабель питания для чего нужен. q93 bb84009b36aed0be7175d037ff4cc430589c0a4be7f1f748d2c65fc85bc1b7f2. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 bb84009b36aed0be7175d037ff4cc430589c0a4be7f1f748d2c65fc85bc1b7f2. картинка Кабель питания для чего нужен. картинка q93 bb84009b36aed0be7175d037ff4cc430589c0a4be7f1f748d2c65fc85bc1b7f2.

Значения передаваемой мощности выглядят просто фантастически, но вы должны понимать, что это теоретическая мощность. На практике производители топовых материнских плат, ориентированных на разгон, ставят два 8-контактных разъема питания процессора.
Например, на MSI MEG Z490 ACE. Увеличение контактов разъема и сечения проводов приводит к снижению их нагрева и, как следствие, к безопасной работе.

Внимание! При подключении 8-контактных разъемов питания процессора и видеокарты нужно учитывать, что несмотря на то, что они не совпадают по скосам контактов, их вилки очень похожи. При определенном усилии можно воткнуть вилку питания процессора в разъем на видеокарте и наоборот. Это приведет к замыканию и выходу оборудования из строя.

Разъем питания 3.5″ дисководов

Кабель питания для чего нужен. q93 c91bdfb7909de2c61d1569b5bc6f0ecc0277128913733336578bc0d7b58a3e3d. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 c91bdfb7909de2c61d1569b5bc6f0ecc0277128913733336578bc0d7b58a3e3d. картинка Кабель питания для чего нужен. картинка q93 c91bdfb7909de2c61d1569b5bc6f0ecc0277128913733336578bc0d7b58a3e3d.

Кабель питания для чего нужен. q93 f09afe109964ed6227bdfb93a28125f06dd9fb1498bbf1ed95edeb98b8f57335. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 f09afe109964ed6227bdfb93a28125f06dd9fb1498bbf1ed95edeb98b8f57335. картинка Кабель питания для чего нужен. картинка q93 f09afe109964ed6227bdfb93a28125f06dd9fb1498bbf1ed95edeb98b8f57335.

Еще один разъем, уже практически не встречающийся на новых БП. Ранее использовался для питания дисководов 3.5″ и некоторых карт расширения.

Разъем питания SATA

Кабель питания для чего нужен. q93 e9ddf4118bec2ce67a38981758e71e0d479032ac4037180ccd0e1654d90467e3. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 e9ddf4118bec2ce67a38981758e71e0d479032ac4037180ccd0e1654d90467e3. картинка Кабель питания для чего нужен. картинка q93 e9ddf4118bec2ce67a38981758e71e0d479032ac4037180ccd0e1654d90467e3.

Кабель питания для чего нужен. q93 754d98f2faed471b3e47f90aade9080ae28cabcc33ab9b64d07cb08e2aa9ff87. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 754d98f2faed471b3e47f90aade9080ae28cabcc33ab9b64d07cb08e2aa9ff87. картинка Кабель питания для чего нужен. картинка q93 754d98f2faed471b3e47f90aade9080ae28cabcc33ab9b64d07cb08e2aa9ff87.

Стандартный разъем для питания HDD, DVD и 2.5″ SSD-приводов. Надежный и удобный разъем, воткнуть который другой стороной не получится из-за расположения специальных выступов. Ток, потребляемый HDD и SSD, довольно небольшой и беспокоиться о нагреве таких разъемов не стоит.

Разъемы дополнительного питания видеокарт

В начале нулевых годов резко выросло энергопотребление видеокарт, что потребовало для них специальных разъемов питания, принятых в спецификациях ATX12V 2.x.

Спецификация PCI Express x16 Graphics 150W-ATX Specification 1.0 была принята рабочей группой PCI-SIG в 2004 году. Она представила 6-контактный разъем, который может давать видеокарте 75 Вт мощности. И еще 75 Вт берутся со слота PCI-E x16. Получившиеся в сумме 150 ватт достаточны для питания видеокарт среднего уровня, например, GeForce GTX 1650 SUPER.

Кабель питания для чего нужен. q93 9dae1baf19574edd5cb2d4aa1c8547f41d21ae42c6b08d024c0c82734cef52f0. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 9dae1baf19574edd5cb2d4aa1c8547f41d21ae42c6b08d024c0c82734cef52f0. картинка Кабель питания для чего нужен. картинка q93 9dae1baf19574edd5cb2d4aa1c8547f41d21ae42c6b08d024c0c82734cef52f0.

Но этих возможностей питания быстро стало недостаточно и вскоре была принята спецификация PCI Express 2.0, которая дала уже 8-контактный разъем питания для видеокарт. 8-контактный разъем питания позволял передать 150 Вт мощности и вместе с 75 Вт, идущими со слота PCI-E x16, получалось 225 Вт, которых стало достаточно уже для производительных видеокарт.

Кабель питания для чего нужен. q93 3ed60211c40f359a8f32e6fce782076f84b404ee3cc6d7a95c9b2f597804116b. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 3ed60211c40f359a8f32e6fce782076f84b404ee3cc6d7a95c9b2f597804116b. картинка Кабель питания для чего нужен. картинка q93 3ed60211c40f359a8f32e6fce782076f84b404ee3cc6d7a95c9b2f597804116b.

Кабель питания для чего нужен. q93 063570253644a39493e91ade3432fa38a7011e043fb6f493d2f14be7cc6bcb95. Кабель питания для чего нужен фото. Кабель питания для чего нужен-q93 063570253644a39493e91ade3432fa38a7011e043fb6f493d2f14be7cc6bcb95. картинка Кабель питания для чего нужен. картинка q93 063570253644a39493e91ade3432fa38a7011e043fb6f493d2f14be7cc6bcb95.

Производители видеокарт обычно стараются разгрузить питание по слоту PCI-E x16 и обеспечить запас питания для разгона, поэтому видеокарты с потреблением 120 ватт и выше, например, GeForce GTX 1660 SUPER, все чаще оснащаются восьмипиновым разъемом питания.

Конструкция разъемов позволяет подключение 6-контактного кабеля питания в 8-контактный разъем. Но, скорее всего, потребуется специальный переходник, ведь в этом случае видеокарта по сигнальным контактам распознает, какой кабель подключен в разъем питания.

8-контактный разъем обычно делается разборным, что позволяет подключить его в 6-контактную колодку.

Вставить неправильно разъемы этого типа не получится: скосы на пинах расположены в строго определенном порядке. Но нужно подключать питание до упора — до защелкивания предохранительного язычка.

Выводы

Как вы могли заметить, все разъемы на современных БП разработаны так, чтобы исключить неправильное подключение. Также они обеспечивают избыточную надежность по нагрузке питания, что достигается увеличением числа контактов.

Но при сборке ПК не помешает помнить распиновки всех разъемов и максимальную силу тока, которую может выдержать разъем. Если пренебречь этими знаниями, можно рано или поздно повредить комплектующие. С подобным в период «крипто-лихорадки» 2017-2018 года столкнулись майнеры, у которых массово горели дешевые переходники питания видеокарт «Molex — PCI-E 6 pin».
