Гражданские противогазы ГП-5: срок годности, устройство, характеристика, назначение
Чтобы предотвратить заражение человека различными отравляющими веществами, необходимо пользоваться эффективными средствами. Для этого применяются противогазы ГП-5. Благодаря им каждый человек может защититься от воздействия вредных веществ. Нужно лишь научиться правильно ими пользоваться. Также следует знать о сроке годности и техническом обслуживании защитного устройства.
Назначение
Противогазы ГП-5 необходимы для защиты глаз, лица, дыхательных путей от вредных веществ, радиоактивных компонентов, находящихся в газообразном состоянии. Созданы устройства для взрослых и школьников старших классов.
Изготавливали их в период 1962-1989 гг. Назначение противогаза ГП-5 позволяет быть под защитой некоторое ограниченное время. Чтобы не повредить устройство, использовать его надо только при необходимости. Важно соблюдать правила применения и хранения, чтобы противогаз был пригоднен в случае возникновения чрезвычайной ситуации.
Общие сведения
Гражданский противогаз ГП-5 по сравнению с другими устройствами не имеет гофрированной трубки, которая служила бы соединением фильтрующей коробки со шлем-маской. Детали крепятся друг к другу, но совместимы с трубками многих других приборов.
Для защиты от непредсказуемых ситуаций была создана новая модель ГП-5М, которая может работать с мембранными устройствами. Шлем-маска создана из тонкой резины, для ушей есть вырезы.
Защитные функции
Вредный воздух проходит через фильтры, там очищается, после чего считается безопасным для дыхания. Защита действует на протяжении ограниченного периода. Его длительность определяется природой и концентрацией вредных веществ, которые находятся в атмосфере. Также это зависит от скорости воздуха, влажности, температуры.
Длительность защитной функции определяется в часах и минутах. Начинается она с поступлением вредных компонентов, а заканчивается накоплением предельной концентрации. Противогазы ГП-5 не подходят для тех случаев, когда в воздухе находится угарный газ, низшие углеводороды. С помощью устройства обеспечивается защита от различных компонентов:
Устройство
Чтобы понять принцип работы, необходимо изучить устройство противогаза ГП-5. Фильтрующе-поглощающая коробка включает 2 фильтра: противоаэрозольный и сорбент. Первый позволяет не допускать проникновения твердых компонентов, находящихся в воздухе: бактериальных, токсических, радиоактивных. Фильтр изготовлен из особого картона.
Устройство противогаза ГП-5 разработано таким образом, что предполагает поглощение вредных компонентов в шихте. Поглотитель находится между сетками: верхняя включает фильтр из тампонного картона, которые не пропускает твердые частицы. На коробке есть зиги, позволяющие сделать устройство прочнее. На ней есть маркировка: первая строка включает индекс ГП-5, а ниже представлена информация об изготовителе, номер партии, дата снаряжения.
Коробка не должна иметь проколов, вмятин, ржавчины, повреждений. Нужно следить, чтобы гранулы шихты не были пересыпаны. Фильтрующая коробка крепится к передней части устройства горловиной с резьбой. На дне есть отверстие, через которое забирается воздух.
Противогазы ГП-5 имеют лицевую часть, которая представлена в виде сплошной шлемовидной маски, предназначенной для защиты кожи лица от воздействия вредных компонентов атмосферы. В корпусе есть встроенные очки и обтекатели, маску укомлектована клапанами вдоха и выдоха.
В устройстве коробки противогазов ГП-5 присутствует 2 выдыхательных клапана. Это самая важная часть оборудования, поскольку с появлением препятствий потоку воздуха через клапан выхода прекращается функция вентиляции. И устройство перестает работать.
Чтобы стекла не потели, при холоде требуются незапотевающие пленки или особый карандаш. Без них нормальная работа устройства невозможна. Пленка устанавливается так, чтобы запотевающий участок контактировал со стеклом.
Если применять карандаш, то на стекло наносятся штрихи, а потом их растирают, пока поверхность не станет прозрачной. В сумке устройства есть регулирующаяся по длине тесьма с пряжками. Помимо главного отделения, в ней есть плоский карман, где размещена коробка с незапотевшими пленками. Также присутствуют отделения, в которых лежит перевязочный пакет и средства противохимической защиты. Во многих опасных ситуациях применяется ГП-5 (противогаз). Характеристика его позволяет понять принцип работы.
Комплектация
Средство защиты состоит из:
В случае возникновения чрезвычайной ситуации нужно подготовить комплект к использованию. Правильно собранное средство защиты позволит избежать поражения ОВ.
Размеры
Главная часть устройства имеет 5 размеров. Для определения нужного используются следующие параметры. Необходимо измерить голову по замкнутым линиям. Измерительная лента должна проходить у подбородка, на макушке, щеках, а потом около слуховых проходов и надбровных дуг.
Получившиеся результаты надо сложить, округлить, и выбрать необходимый размер противогаза ГП-5. Если этот параметр ниже 92 см, то размер равен 0. Также могут получиться другие результаты:
Необходимо правильно подобрать размер, иначе находиться в таком противогазе будет неудобно. Подходящее устройство легко надевается и снимается.
Особенности использования и хранения
Перед использованием противогаза маску надо протереть влажной тряпочкой. Клапаны следует продуть. Нужно осмотреть устройство. Резиновая часть должна быть целой. Следует проверить, нет ли повреждений металлических деталей или ржавчины.
Срок годности
Служебное время использования противогаза устанавливается на основе срока хранения и гарантийного периода. Изготовитель предоставляет гарантию, но только при правильном применении устройства. Необходимо часто менять фильтры.
Если устройство используется редко, это становится причиной износа деталей. Это же относится к длительному хранению. Из-за неисправности устройства человек может заболеть или отравиться. Чтобы противогаз служил надежной защитой, нужно знать о сроке его годности. На складах есть много гражданских противогазов, которые хранятся по 10 лет. Когда выполнена проверка состояния устройства, период продлевается на 2,5 года.
Годность деталей
При создании элементов противогаза на коробку наносят маркировку. Она включает сведения об изготовителе, времени снаряжения. Там же обозначен индекс изделия. Маркировка состоит из следующих сведений:
Для некоторых частей устройства возможно продление срока годности. Коробки бывают фильтрующими и фильтрующе-поглощающими. Обычно их окрашивают в разные цвета, чтобы при замене не перепутать. Перед использованием противогаза нужно ознакомиться с правилами эксплуатации. Это позволит в чрезвычайной ситуации действовать быстро и безошибочно.
Техническое обслуживание
Защитные устройства при хранении на складе контролируются должностными лицами, которые ответственны за их хранение и сбережение. Противогазы помещают в сухие ящики, которые располагают в подходящих для этого местах.
При хранении часто организуются осмотры, которые бывают плановыми и выборочными. Устройства проверяются комиссиями, а также по решению руководителей. Это требуется и при поступлении защитных средств на склад. Осмотры нужно выполнять каждые полгода.
Если противогаз поврежден, в случае заражения воздуха им нужно научиться правильно пользоваться, а также выполнять замену деталей. Если при наступлении ЧС испорчена шлем-маска, это место надо зажать. Если обнаружены проколы, пробоины коробки, нужно закрыть их рукой или чем-нибудь замазать. Когда сделать этого не получается, требуется замена коробки.
Транспортировка производится бережно. Следует исключить возможность механического воздействия, атмосферных осадков. Погрузка и выгрузка должна быть выполнена так, чтобы не было ударов. Правильное хранение противогаза необходимо для эффективной защиты людей от химического и других видов поражений.
Рассмотрим технические характеристики противогаза ГП-5
Фильтрующий противогаз ГП-5, предназначенный для защиты глаз, кожи лица и дыхательных путей от бактериальных средств, радиоактивных и отравляющих веществ, находящихся в газообразном или взвешенном состоянии.
Разработан для взрослых и старших школьников. Производился ГП-5 с 1962 по 1989 год.
В этой статье мы расскажем, как узнать, определить и правильно подобрать размер противогаза ГП-5, как его одевать, в чем заключается назначение и устройство, технические характеристики этого аппарата.
Общая информация
Принципиальное отличие этой модели от предшествующих: отсутствие гофрированной трубки для соединения фильтрующей коробки с шлем-маской противогаза.
Элементы противогаза соединяются непосредственно друг с другом, но совместимы с соединительными трубками некоторых других моделей.
Одновременно с ГП-5 для нештатных аварийно-спасательных формирований производилась модифицированная модель противогаза ГП-5М, совместимая с переговорными устройствами мембранного типа. Шлем-маска ШМ-66МУ изготавливалась из тонкой резины, в конструкции предусмотрены вырезы для ушей.
Защитное действие
Проходя через систему фильтров и поглотителей противогаза, зараженный воздух очищается от опасных примесей и становится пригодным для дыхания.
Защитное действие противогаза ограничено по времени. Его продолжительность зависит от природы и концентрации опасного компонента, распыленного в атмосфере, скорости потока воздуха при вдохе, количества и состава сорбента, влажности и температуры воздуха, а также некоторых других факторов.
Время защитного действия выражается в часах и минутах и определяется от момента начала поступления опасных веществ в противогаз до их накопления в предельно допустимой концентрации внутри него. Чем отличается гражданский противогаз ГП 5 от общевойскового можно узнать здесь.
Противогаз этой модели неэффективен в атмосфере, содержащей угарный газ и низшие углеводороды.
ГП-5 обеспечивает защиту от радиоактивных и токсических веществ разного назначения, а именно:
Время защитного действия при воздействии радиоактивных веществ составляет около 6 часов, токсических веществ кожно-нарывного действия – не более 2 часов. После истечения указанного срока необходимо заменить фильтро-поглощающую коробку или покинуть опасную зону. Для защиты от воздействия угарного газа в комплект противогаза может включаться гопкалитовый патрон.
Устройство и строение противогаза ГП-5 представлено ниже на схеме:
Комплектация
Рассмотрим характеристику и состав фильтра противогаза ГП-5. В фильтрующее-поглощающей коробке содержатся два типа фильтров: противоаэрозольный и сорбент. Противоаэрозольный фильтр для противогаза ГП-5 задерживает твердые частицы, взвешенные в воздухе: бактериальные, токсические, радиоактивные. Фильтр сделан из специального картона, собранного в складки.
Поглощение газообразных отравляющих веществ происходит в слое шихты (гранулированного активированного угля). Поглотитель расположен между двумя сетками, верхняя сетка оснащается фильтром из тампонного картона, который задерживает образующуюся угольную пыль. На коробке для большей прочности сформированы зиги, между первым и вторым нанесена маркировка. В первой строке располагается индекс ГП-5, ниже – данные об изготовителе, номер партии, дата снаряжения устройства.
На коробке не должно быть проколов, вмятин, ржавчины, повреждений горловины. Важно, чтобы гранулы шихты не пересыпались.
Фильтрующе-поглотительная коробка присоединяется к лицевой части посредством горловины с резьбой. На дне коробки предусмотрено отверстие для забора воздуха.
Лицевая часть противогаза ГП-5 представляет собой сплошную шлемовидную маску и предназначена для защиты кожи лица от контакта с опасными веществами, растворенными или взвешенными в атмосфере. Корпус маски имеет встроенные очки и обтекатели, в маску вмонтированы клапаны вдоха и выдоха.

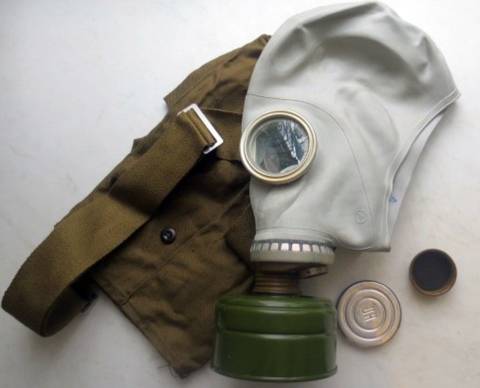

Противогаз ГП-5 выглядит, как на фото:

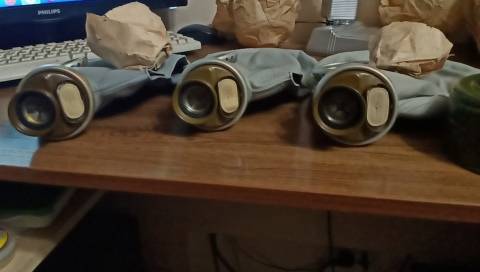

Дыхательные клапаны располагаются в клапанной коробке К-62. В конструкции клапанной коробки предусмотрены два выдыхательных клапана. Это самая ответственная часть лицевой части противогаза, так как при образовании механических препятствий току воздуха через клапан выдоха, воздух перестает проходить через фильтрующую систему и защита от поражения прекращается.
Шлем-маска имеет 5 размерных вариаций, обозначающихся цифрами от 0 до 4.
Для защиты от запотевания стекол в холодное время года применяют незапотевающие пленки или средство в виде карандаша. Пленку вставляют в очковые обоймы таким образом, чтобы запотевающая часть плотно контактировала со стеклом. Для этого из обоймы вынимают прижимное кольцо, стекло протирают, пленку слегка сгибают и вставляют. После установки пленку фиксируют прижимным кольцом.
Незапотевающие пленки представляют собой целлулоидные пластинки, с одной стороны которых нанесен тонкий слой желатина.
Желатин поглощает влагу, не теряя при этом прозрачности. Пленки эффективны при температуре воздуха до – 10 градусов Цельсия. Помутневшие пленки к применению не допускаются.
Для защиты очков с помощью карандаша им наносят на стекло несколько штрихов и растирают состав до достижения полной прозрачности.
Сумка противогаза оснащена регулирующейся по длине плечевой тесьмой с пряжками. Кроме основного отделения сумка имеет плоский карман, в котором хранится коробка с незапотевающими пленками, а также два объемных кармана для индивидуального перевязочного пакета и пакета противохимической защиты.
В комплектацию СИЗ входят:
Как правильно пользоваться респиратором, узнайте из этого материала.
Как утилизировать использованные медицинские респираторы, узнайте здесь.
Расчет размера
Лицевая часть противогаза выпускаются в пяти размерных вариациях. Для выбора противогаза по росту существует два способа. При первом потребуется два измерения головы по замкнутым линиям. Одно выполняется через подбородок, макушку, щеки, затем – через слуховые проходы и надбровные дуги. Результаты измерений складывают, округляют до 0,5 см и определяют требуемый рост маски.
Сумма меньше 92 см соответствует росту 0; 92,5 – 95,5 см – первому росту. Маска роста 2 подходит людям, сумма измерений головы которых составляет 95,5- 99 см, роста 3 – при сумме измерений 99-102, 5 см. При сумме измерений больше 102 см нужна маска роста 4.
Чтобы сделать замеры и узнать размеры противогаза ГП-5 можно воспользоваться таблицей:
Проще ориентироваться по одному измерению, выполненному через щеки, макушку и подбородок. Соответствие роста шлем-маски и результатов измерения выглядят так:
Применение и хранение
Перед первым применением нового противогаза маску протирают чистой мягкой влажной тряпочкой изнутри и снаружи. Выдыхательные клапаны обязательно продувают. При осмотре лицевой части СИЗ, находящегося в эксплуатации обязательно проверяют наличие всех элементов, целостность резиновой части маски, металлические элементы осматривают для выявления следов ржавчины.
Снятый противогаз протирают изнутри и просушивают.
Противогазы хранят в сухих неотапливаемых складах, защищенных от подтапливания и проникновения внутрь атмосферных вод. СИЗ должны храниться отдельно от веществ и материалов, вызывающих коррозию металла или порчу резины.
Защитные устройства, выданные в пользование, хранят в сумках в подвешенном состоянии или на полках, располагая сумку дном вниз, в сухих помещениях, вдали от нагревательных и отопительных приборов.
В заключение предлагаем вам посмотреть видео-обзор про противогаз ГП-5:
Противогазы: виды, устройство, применение и назначение
Конструкция
Лицевая часть ГП-5 обеспечивает подведение очищенного в фильтрующе-поглощающей коробке воздуха к органам дыхания и защищает глаза и лицо от попадания на них отравляющих, радиоактивных веществ и бактериальных (биологических) средств, а также пыли, дыма и тумана. Лицевая часть состоит из резинового корпуса (шлем-маска) с обтекателями и очкового узла с плоскими стёклами круглой формы, клапанной коробки с клапанами вдоха и выдоха. Комплектуется односторонними плёнками, предотвращающими запотевание стёкол очкового узла, также может комплектоваться утеплительными манжетами, предотвращающими замерзание стёкол очкового узла при отрицательных температурах.
Резина лицевых частей выпускалась в 5 размерах: 0 (0у), 1 (1у), 2 (2у), 3 (3у), 4 (4у). Буква «у» в кружке́ рядом с цифрой, обозначающей размер шлем-маски, означает, что у данной маски более тонкая резина, что характерно для более поздних партий. Размер обозначается цифрой на подбородочной части шлем-маски. Для подбора необходимого роста шлем-маски нужно измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок. Измерения округляются до 0,5 см. При величине измерения до 63 см — 0 рост, от 63,5 до 65,5 см — 1 рост, от 66 до 68 см — 2 рост, от 68,5 до 70,5 см — 3 рост, от 71 см и более — 4 рост. На резине шлем-маски отлиты также одна под другой маркировки: первая буква города производства и год, за которым идут точки, означающие квартал года, и номер пресс-формы (например: Т86… Ф625). Маркировка могла располагаться как на одной, так и с обеих сторон, и иметь мелкие отличия в оформлении.
Клапанная коробка лицевой части служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри клапанной коробки установлены вдыхательный и два выдыхательных клапана (основной и дополнительный). Имеет стандартную резьбу 40/4 и изначально не имеет гофротрубки.
Фильтрующе-поглощающая коробка (ФПК) гражданского противогаза ГП-5 имеет форму цилиндра. Корпус ФПК выполнен из алюминия. В её нижней половине находится противоаэрозольный фильтр, а в верхней — поглотитель (активированный уголь). На крышке коробки имеется навинтованная горловина со стандартной 40/4 резьбой для присоединения ФПК к лицевой части противогаза, а в дне — круглое отверстие, через которое поступает вдыхаемый воздух.
Противогазная сумка служит для хранения и переноски противогаза. Сумка противогаза снабжена плечевой тесьмой с передвижными пряжками для ношения противогаза через плечо и тесьмой для закрепления противогаза на туловище. Сумка имеет два кармана: плоский с перегородкой для размещения коробочек с незапотевающими плёнками и мембранами и складывания поясной тесьмы или ИПП (индивидуального перевязочного пакета), а другой — для индивидуального противохимического пакета ИПП-8.
Применение
Перед применением гражданский противогаз ГП-5 необходимо проверить на исправность и герметичность. Осматривая лицевую часть, следует удостовериться в том, что рост шлем-маски соответствует требуемому
Затем определить её целостность, обратив внимание на стёкла очкового узла. После этого проверить клапанную коробку, состояние клапанов
Они не должны быть покороблены, засорены или порваны. На фильтрующе-поглощающей коробке не должно быть вмятин, ржавчины, проколов, в горловине — повреждений. Обращается внимание на то, чтобы в коробке не пересыпались «зерна» поглотителя. Сборка гражданского противогаза ГП-5 производится следующим образом: в левую руку берется лицевая часть за клапанную коробку, правой рукой ввинчивается до упора фильтрующе-поглощающая коробка навинтованной горловиной в патрубок клапанной коробки лицевой части. Новую лицевую часть противогаза перед надеванием необходимо протереть снаружи и внутри чистой тряпкой, слегка смоченной водой, а клапаны выдоха продуть. При обнаружении в противогазе тех или иных повреждений их устраняют, при невозможности сделать это противогаз заменяют исправным. Проверенный противогаз в собранном виде укладывают в сумку: вниз фильтрующе-поглощающую коробку, сверху — лицевую часть, которую не перегибают, только немного подвертывают головную и боковую части так, чтобы защитить стекло очкового узла.
Выданный в пользование противогаз может находиться в 3 положениях:
Для приведения гражданского противогаза ГП-5 в походное положение необходимо надеть сумку с противогазом через правое плечо так, чтобы она находилась на левом боку, а застёжка находилась от себя, подогнать при помощи пряжек плечевой ремень так, чтобы верхний край сумки был на уровне поясного ремня, проверить надёжность противогаза, сложить противогаз в противогазную сумку. При необходимости противогаз может быть закреплён на поясе при помощи тесьмы. В положение «наготове» противогаз переводится по сигналам «Воздушная тревога» и «Угроза радиоактивного заражения», то есть при непосредственной угрозе ядерного, химического или бактериологического (биологического) нападения. При этом необходимо противогаз передвинуть вперёд, расстегнуть клапан противогазовой сумки, закрепить противогаз на туловище с помощью тесьмы. В «боевое» положение противогаз переводится по команде «Газы», по сигналам «Химическое нападение», «Радиоактивное заражение», «Бактериальное заражение», а также самостоятельно (без команды и сигналов) при обнаружении признаков радиоактивных, отравляющих веществ и бактериальных средств в воздухе или на местности.
Особенности коробки
Главное назначение фильтрующе-поглощающей коробки – очистка воздуха, который вдыхает человек. Противогазы ГП-7 рассчитаны на то, чтобы защищать пользователя от ядовитых, радиоактивных и бактериальных средств. Для создания коробки используется жесть или алюминиевые сплавы, которым придается цилиндрическая форма. Чтобы корпус был прочным, на нем создаются зиги. Современные противогазы имеют пластиковые или металлические коробки, каждая из которых по-своему хороша. Самые легкие противогазы создаются на основе прочного пластика — такие аппараты отличаются небольшим весом и большим удобством и комфортабельностью ношения.
Верхняя крышка коробки имеет горловины с винтообразной резьбой, которая соединяет ее с лицевой частью. Герметизация обеспечивается металлическим колпачком и прокладкой из резины. В дне фильтрующе-поглощающей коробки продумано отверстие, через которой поступает вдыхаемый воздух. В качестве дополнительного оснащения коробка имеет противоаэрозольный фильтр и уголь-катализатор (шихту). Габаритные размеры противогаза ГП-7 при размещении в сумке составляют 285х210х115 мм.
Противоаэрозольный фильтр включает в себя пластину в виде специального фильтрующего картона, который собран в складки, чтобы увеличивалась фильтрующая поверхность. Шихта располагается между двумя сетками, а сверху одной из них имеется тампонный картон – он удерживает угольную пыль.
ФПК надежно защищает органы дыхания и лицо от синильной кислоты, хлорциана, сероводорода, хлора, соляной кислоты, тетраэтилсвинца, этилмеркаптана, нитробензола, фенола и фурфурола.
