Сливно-наливные устройства
СЛИВНО-НАЛИВНЫЕ УСТРОЙСТВА (а. draining and filling in devices; н. Ablauf-und Eingie ß vorrichtungen; ф. dispositifs de remplissage-vidange; и. instalaciones de vertimiento у relleno) — технические средства для слива и налива нефти, нефтепродуктов, углеводородных, химических и других жидкостей в железнодорожные, автомобильные цистерны и суда. По конструктивному исполнению подразделяются на закрытые (в виде системы трубопроводов, герметичных каналов и герметичной системы подсоединения к ёмкости и цистернам) и открытые (в виде сливных межрельсовых или боковых желобов и лотков, перекрытых съёмными плитами). К первой группе относится в основном принудительный способ слива-налива при помощи насосов, ко второй — самотёчный. Открытый самотёчный слив-налив не нашёл широкого применения в связи с тем, что эта система негерметична и представляет известную пожарную опасность, её используют только для слива мазута и инертных жидкостей. Закрытый самотёчный слив производится через нижний сливной прибор и герметичное сливно-наливное устройство, присоединённое к нему и трубопроводу, подающему продукт в резервуар.
Сливно-наливные устройства по способу выполняемых операций подразделяются на верхние и нижние. Принудительный способ слива-налива через верхнее и нижнее сливно-наливное устройство применим для сливо-наливных операций, как в железнодорожные, так и в автомобильные цистерны. Сливо-наливные операции в танкеры, баржи производят только верхним закрытым способом с помощью стендеров.
Сливно-наливное устройство для верхнего слива-налива нефти и нефтепродуктов в автомобильные и железнодорожные цистерны представляют собой стальной трубный вертикально установленный стояк диаметром до 100 мм (автоцистерны) и 150 мм (железнодорожные цистерны) с резинотканевым или металлическим рукавом с гидроприводным подъёмно-поворотным устройством по типу стендера (рис.); для нижнего слива-налива — из трубной шарнирно-поворотной системы со специальными присоединительными устройствами. Сливно-наливные устройства обычно устанавливаются группами на специальных эстакадах, во избежание перелива цистерн оборудуются ограничителями налива.
Реклама
Более совершенны сливно-наливные устройства, представляющие собой наливные посты, оснащённые автоматизированными наливными устройствами телескопического типа с производительностью налива до 500-700 т/ч. Такие сливно-наливные устройства служат для налива цистерн на одном железнодорожном пути, по которому заполненные цистерны заменяются порожними в коротких промежутках между циклами налива. Эта система налива высокопроизводительна, компактна, наливные операции полностью автоматизированы за счёт применения гидравлических исполнительных механизмов и контрольной аппаратуры; имеется возможность налива одним постом нескольких сортов нефтепродуктов с минимальным их смешением. Налив цистерн производят группами по 15-20 штат с максимальной массой до 1500-2000 т. Наполнение цистерн производят на весах поочерёдно. Движение цистерн осуществляется с помощью тягового устройства и регулируется с пульта управления. Один пункт налива обычно производит загрузку 18-20 цистерн за 2-2,5 ч.
Операции нижнего налива автомобильных цистерн сводятся к их загрузке через герметично подсоединённое к нижнему патрубку цистерны сливно-наливное устройство, которое оснащается специальными муфтами с гидроприводом для обеспечения скоростей: в начале налива — около 30 м 3 /ч; полного налива — 120-150 м 3 /ч, окончания налива — до 15 м /ч. Муфта укомплектовывается электронным устройством, считывающим ёмкости цистерны, подлежащей наливу, с регулированием расхода и контроля опорожнения резервуара автоцистерны при её сливе и другими вспомогательными устройствами, позволяющими обеспечить автоматизированный налив. Имеется также ручное управление.
Работы по совершенствованию сливно-наливного устройства развиваются по пути снижения стоимости операций, максимальному использованию оборудования с целью увеличения пропускной способности пунктов слива-налива, сокращению длительности операций до минимума во избежание простоев цистерн и судов, дальнейшего повышения пожарной безопасности сливо-наливных операций.
8. Требования к проведению сливо-наливных операций
8.1 Общие положения
8.1.1 При выполнении сливо-наливных операций следует выполнять требования раздела 5.
8.1.2 Поступление СУГ на объекты должно осуществляться железнодорожными цистернами и/или автоцистернами, и/или по трубопроводам с газоперерабатывающих и нефтеперерабатывающих предприятий. На АГЗС допускается подача СУГ из резервуаров ГНС, если это предусмотрено проектом.
8.1.3 При подаче СУГ по газопроводам на ГНС, ГНП с нефтеперерабатывающего предприятия граница обслуживания газопроводов персоналом ГНС, ГНП устанавливается актом разграничения зон эксплуатационной ответственности.
8.1.4 СУГ, поставляемые на объекты, должны соответствовать ГОСТ Р 52087, ГОСТ 27578, ГОСТ 20448, в т.ч. по показателям давления СУГ и степени одоризации.
8.1.5 Перед въездом на территорию объекта должен быть установлен знак, ограничения скорости движения железнодорожного и автомобильного транспорта.
8.1.6 При сливе СУГ из железнодорожных цистерн запрещается заход другого подвижного состава на путь, где выполняется данная операция. При нахождении транспортной автоцистерны на территории АГЗС нахождение посторонних лиц на территории АГЗС не допускается.
8.1.7 Для безопасного проведения слива СУГ должны предусматриваться меры, исключающие возможность парообразования, кавитации, гидравлических ударов и других явлений в трубопроводах, способных привести к механическому разрушению элементов технологической системы.
8.1.8 Слив СУГ должен проводиться через линии слива.
8.1.9 Применение линий слива с соединительными рукавами в качестве стационарных трубопроводов запрещается.
8.1.11 При обнаружении утечки СУГ из железнодорожной цистерны должны быть приняты меры по немедленному ее устранению. При невозможности устранения утечки СУГ должны быть оповещены органы МЧС, Ростехнадзора и другие организации, указанные в плане взаимодействия организаций, привлекаемых к устранению аварий.
8.1.12 Не допускается наполнение резервуаров:
а) с истекшим сроком технического освидетельствования;
б) при обнаружении:
1) дефектов в сварных швах и фланцевых соединениях,
2) отсутствия или неисправности предохранительных сбросных клапанов и других устройств и систем противоаварийной защиты,
3) отсутствия или неисправности систем противопожарной защиты, предусмотренной проектом,
4) отсутствия или неисправности уровнемерных устройств, манометров,
5) отсутствия или неисправности арматуры,
6) отсутствия надлежащей окраски и надписей надземных резервуаров,
7) дефектов крепежных деталей на лазах и люках или неполном их количестве,
8) недопустимых осадок, выпучивания, крена фундаментов резервуаров и опор подводящих газопроводов.
8.1.13 При использовании в качестве линий слива соединительных рукавов они должны иметь маркировку предприятия-изготовителя с указанием стандарта (технических условий), диаметра, рабочего давления.
8.1.14 Перед сливом СУГ должен быть проведен внешний осмотр сливных устройств и соединительных рукавов с целью выявления неисправностей.
8.1.15 Не допускается применять соединительные рукава, имеющие трещины, переломы, выбоины и другие неисправности. Соединительные рукава должны подвергаться гидравлическим испытаниям один раз в 3 мес давлением, равным 1,25 рабочего. На бирке, прикрепленной к рукаву, должна быть нанесена дата следующего испытания. На каждом рукаве должен быть нанесен инвентарный номер несмываемой краской.
8.1.16 При проведении сливо-наливных операций должна поддерживаться постоянная связь между персоналом участков объекта (на ГНС, ГНП, АГЗС).
8.1.17 Аварийная остановка слива СУГ из цистерн должна проводиться при:
— наполнении резервуаров жидкой фазой СУГ более 85 % внутреннего объема;
— срыве или разрыве соединительных рукавов;
— обнаружении негерметичности газопроводов обвязки, запорной и предохранительной арматуры;
— обнаружении утечек СУГ или потения в сварных швах, во фланцевых и резьбовых соединениях резервуаров;
— выявлении неисправности предохранительной арматуры;
— выявлении неисправности манометра;
— выходе из строя указателей уровнемерных устройств;
— отклонении рабочего давления от предельно допустимого;
— срабатывании блокировок систем автоматизации;
— аварии, пожаре, землетрясении, грозе, отключении электроэнергии на ГНС, ГНП, АГЗС.
8.1.18 При наполнении резервуаров жидкой фазой СУГ более 85% внутреннего объема или разгерметизации одного из резервуаров СУГ следует откачать в другие резервуары базы хранения или в аварийный резервуар посредством специально предназначенной для этого технологической линии, входящей в технологическую систему объекта.
8.1.19 После окончания слива жидкая фаза СУГ из линий слива должна быть возвращена в резервуар или автоцистерну, а паровая фаза удалена через сбросную трубу с обеспечением рассеивания до пожаробезопасной концентрации в местах возможного появления источника зажигания.
8.1.20 При проведении сливо-наливных операций рядом с местом их выполнения должны быть установлены предупреждающие знаки «Стоп», «Производится слив СУГ».
8.1.21 Формы эксплуатационной документации, заполняемой при сливо-наливных операциях, приведены в приложениях Н-Т.
8.2 Слив СУГ из железнодорожных цистерн в резервуары ГНС
8.2.1 Скорость движения железнодорожного состава по территории объекта не должна превышать 5 км/ч. Резкое торможение не допускается.
8.2.2 Слив СУГ из железнодорожных цистерн должен проводиться после полной остановки железнодорожного состава, установки временного ограждения с предупреждающими знаками «Стоп», «Проезд запрещен», «Проводится слив цистерн» и получения разрешения лица, ответственного за сливные работы на железнодорожной эстакаде.
8.2.3 Порядок установки (подачи) железнодорожных цистерн под слив СУГ и проведение слива должны обеспечивать безопасность выполнения этих работ и осуществляться в соответствии с производственной инструкцией.
8.2.5 При подготовке к сливу СУГ из железнодорожных цистерн следует дополнительно к работам, приведенным в 8.1, выполнить следующие работы:
— установить цистерны у соответствующих стояков сливной эстакады;
— заземлить цистерны;
— установить противооткатные башмаки, выполненные из искробезопасного и прочного материала, имеющие инвентарные номера. Башмаки должен устанавливать ответственный за слив СУГ из железнодорожных цистерн;
— проверить наличие СУГ в цистернах по контрольным вентилям;
— не допустить слив СУГ при давлении в железнодорожной цистерне менее 0,05 МПа. Для СУГ, упругость паров которых в холодное время может быть ниже 0,05 МПа, слив необходимо проводить по производственной инструкции;
— проверить соответствие цистерны и количество ее содержимого накладной (при наличии железнодорожных весов);
— проверить наличие пломб;
— проверить крышку люка-лаза с установленной на ней арматурой на работоспособность арматуры и отсутствие неисправностей;
— проверить срок освидетельствования цистерны. При наличии цистерн с истекшим сроком слив из них запрещается;
— при использовании в качестве линий слива соединительных рукавов проверить их исправность, наличие маркировки и сведений о проведении гидравлических испытаний. Соединительные рукава должны быть обвиты медной проволокой и припаяны (или прикреплены другим способом) к наконечникам рукава для исключения возникновения статического электричества. Допускается пропускать проволоку внутри рукава, обеспечив надежное соединение ее с наконечниками рукава;
— присоединить линии слива к запорной арматуре железнодорожной цистерны и сливных узлов;
— плавно (во избежание гидравлического удара) открыть запорную арматуру, проводить слив СУГ самотеком и/или созданием перепада давления (с помощью компрессора или испарителя) насосом или другими способами, предусмотренными проектной документацией.
8.2.6 Число железнодорожных цистерн на территории ГНС не должно превышать число постов слива на железнодорожной эстакаде.
8.2.7 После окончания слива СУГ линии слива должны быть отсоединены от газопроводов обвязки железнодорожной эстакады, цистерны опломбированы и удалены с территории объекта.
8.2.8 Остаточное давление паров СУГ в железнодорожных цистернах после слива не должно быть менее 0,05 МПа.
8.3 Слив СУГ из автомобильных цистерн в резервуары ГНП, АГЗС
8.3.1 Скорость движения автомобильных цистерн по территории объекта не должна превышать 5 км/ч. Резкое торможение не допускается.
8.3.2 При подготовке к сливу СУГ из автомобильной цистерны следует:
— взвесить цистерну на автомобильных весах (при наличии);
— установить цистерну у сливной колонки (поста);
— заглушить двигатель автоцистерны;
— установить противооткатные башмаки, выполненные из искробезопасного и прочного материала;
— заземлить цистерну;
— проверить соответствие цистерны и количества ее содержимого накладной;
— при отсутствии автомобильных весов содержимое автоцистерны проверить по уровнемерному устройству и данным, приведенным в накладной;
— проверить наличие пломб;
— проверить цистерну и крышку люка-лаза с установленной на ней арматурой на работоспособность арматуры и отсутствие неисправностей;
— проверить срок освидетельствования цистерны;
— при использовании в качестве линий слива соединительных рукавов проверить их исправность, наличие маркировки и сведений о проведении гидравлических испытаний соединительных рукавов. Соединительные рукава должны быть обвиты медной проволокой и припаяны (или прикреплены другим способом) к наконечникам рукава для исключения возникновения статического электричества. Допускается пропускать проволоку внутри рукава, обеспечив надежное соединение ее с наконечниками рукава;
— присоединить линии слива к обвязке автоцистерны и сливного поста (колонки);
— плавно (во избежание гидравлического удара) открыть запорную арматуру, производить слив СУГ самотеком и/или созданием перепада давления (с помощью компрессора или испарителя), насосом или другими способами, предусмотренными проектной документацией.
8.3.3 После окончания слива линии слива должны быть отсоединены от сливной колонки (поста) и автоцистерны, цистерна опломбирована и взвешена (при наличии автомобильных весов).
8.3.4 Остаточное давление паров СУГ в автоцистернах после слива не должно быть менее 0,05 МПа.
8.3.5 После окончания сливо-наливных работ запускать двигатель автомобильной цистерны без разрешения работника, производящего сливо-наливные операции, не допускается.
8.3.6 Наполнение автомобильных цистерн должно проводиться аналогично сливу, только через наполнительные колонки. При этом не допускается наполнение СУГ при давлении в автомобильной цистерне менее 0,05 МПа. При давлении в автомобильной цистерне в холодное время года менее 0,05 МПа наполнение должно проводиться по производственной инструкции.
8.3.7 Осуществлять слив СУГ из автомобильных цистерн в резервуары ГНП, АГЗС при давлении в них менее 0,05 МПа не допускается.
8.4 Слив СУГ в резервуарные установки
8.4.1 При подготовке к сливу СУГ из автомобильной цистерны в резервуарную установку следует:
— выставить посты для исключения нахождения посторонних лиц во взрывоопасной зоне (в радиусе 20 м от сливных постов);
— установить автомобильную цистерну у сливного поста или вблизи места размещения редукционной головки резервуара со сливными штуцерами;
— заглушить двигатель автомобильной цистерны;
— установить противооткатные башмаки, выполненные из искробезопасного и прочного материала;
— заземлить цистерну;
— проверить по уровнемерным устройствам уровень жидкой фазы СУГ в резервуарах резервуарной установки;
— присоединить линии слива к обвязке автомобильной цистерны и сливного поста (колонки) или к сливным штуцерам редукционной головки резервуара;
— медленно (во избежание гидравлического удара) открыть запорную арматуру сливного поста (колонки) и обвязки сосуда автомобильной цистерны, проводить слив СУГ самотеком или с помощью насоса.
8.4.2 После окончания слива СУГ линии слива (соединительные рукава) автомобильной цистерны должны быть отсоединены от сливной колонки (поста) или редукционной головки.
8.4.3 Приостанавливать подачу паровой фазы СУГ потребителям при наполнении резервуаров резервуарной установки не допускается.
8.4.4 Осуществлять слив СУГ из автомобильных цистерн в резервуары резервуарной установки при давлении в них менее 0,05 МПа не допускается.
8.5 Заправка газобаллонных автомобилей
8.5.1 При подготовке к заправке оператор должен убедиться в отсутствии пассажиров в автомобиле, проверить газобаллонное оборудование автомобиля на отсутствие неисправностей, утечки СУГ, наличие отличительной окраски баллона, надписей, таблички-паспорта, заземлить автомобиль.
8.5.3 Не допускается заправлять неисправные баллоны или баллоны с истекшим сроком освидетельствования.
8.5.4 При выявлении утечек СУГ в газобаллонном оборудовании или наполнении баллона свыше 80% его внутреннего объема следует приостановить подачу СУГ и переключить заправочное устройство баллона на свечу рассеивания для сброса СУГ из баллона. При этом должны быть приняты меры, предупреждающие попадание СУГ в места, где возможно их воспламенение. Процесс сброса СУГ должен обеспечивать гарантированное рассеивание взрывоопасных концентраций в безопасной зоне объекта СУГ.
8.5.5 Заправка газобаллонных автомобилей при сливе СУГ из автомобильной цистерны в резервуары АГЗС не допускается.
8.5.6 Водитель газобаллонного автомобиля должен быть проинструктирован персоналом организации, установившей газобаллонное оборудование, по правилам безопасности по его эксплуатации и соблюдать их.
8.5.7 На АГЗС, не относящихся к топливозаправочным пунктам ГНС или ГНП, заправка автомобилей должна осуществляться только персоналом АГЗС.
8.5.8 Автомобили, ожидающие заправку, должны находиться вне территории зоны заправочных островков.
Сливо-наливные устройства
Для налива нефтепродуктов в автоцистерны применяют стояки различных типов.
Стояки для налива автоцистерн классифицируют:
— по способу подключения к цистерне (сверху или снизу);
— по способу налива (герметизированный или негерметизированный);
— по степени автоматизации процесса налива (автоматизированные или неавтоматизированные);
— по виду управления (с механизированным или ручным управлением).
Налив нефтепродуктов в автоцистерны может осуществляться как через горловину (верхний налив), так и через нижний патрубок автоцистерны (нижний налив).
При герметизированном наливе горловина автоцистерн закрывается специальной крышкой, в которую врезан патрубок, соединенный со шлангом для отвода паровоздушной смеси либо в опорожняемые резервуары, либо на установку улавливания легких фракций (УЛФ). Негерметизированный налив целесообразно применять при отгрузке низколетучих нефтепродуктов.
Станция налива состоит из 4. 12 наливных «островков», располагаемых под навесом. Каждый «островок» оборудуется одним или двумя наливными устройствами (стояками).

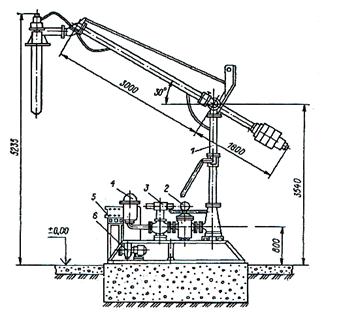

Установка автоматизированного налива АСН-5П представлена ниже:
Установка АСН-5Н отличается тем, что оснащена устройством централизованного управления наливом из операторной. Система автоматизации обеспечивает дистанционное задание дозы отпускаемого нефтепродукта, предотвращение переливов, запрет отпуска нефтепродуктов при отсутствии заземления и наливной трубы в горловине цистерны, местное и дистанционное прекращение налива.

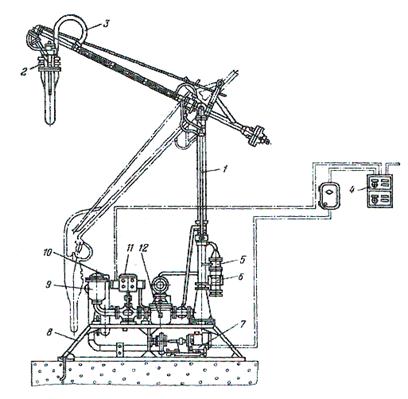

Установка типа АСН-12 предназначена для автоматизированного и герметизированного налива в автоцистерны светлых нефтепродуктов. Для этого она оснащена герметизирующей крышкой с датчиком налива 2, линией отвода 3 паровоздушной смеси из заполняемой цистерны с обратным клапаном 5 и огневым предохранителем 6.
Где 1— наливной сток; 2 — датчик налива с герметизирующей крышкой; 3 — газоотводная линия; 4 — пульт управления; 5 — обратный клапан ; 6 — огневой предохранитель; 7 — насосный агрегат; 8 — арка; 9 — фильтр-воздухоотделитель; 10 — гидроамортизатор; 11 — клапан дозирующий полуавтоматический; 12 — счетчик
Для нижнего налива автоцистерн используется установка АСН-17.
Где 1— фильтр; 2 — клапаны; 3 — наконечник для заправки; 4 —счетчик жидкости; 5 — пневмоусилитель; 6 — пульт управления; 7 — магнитный пускатель; 8 — пульт управления местный; 9— огневой предохранитель; 10 — центробежный насос Ч К-18; 11— патрубок; 12 — гидравлический амортизатор; 13 — наконечник; 14 — стойка
В этом случае собственно стояк отсутствует и соответственно уменьшается металлоемкость установки.
На пунктах налива, имеющих незначительный грузооборот, применяются неавтоматизированные наливные стояки с ручным управлением типа НС-11А.
При наливе высоковязких нефтепродуктов эти стояки дополнительно оборудуют паровой рубашкой.
Устройства для налива легковоспламеняющихся и маловязких горючих нефтепродуктов оборудуются центробежными, а для налива масел и других горючих нефтепродуктов – роторными насосами.
Для уменьшения гидравлических ударов, обеспечения безопасных скоростей перекачки и точности учета наливные устройства оснащаются оборудованием, обеспечивающим подачу нефтепродукта в начальной и завершающей стадии налива не более 30 м3/ч.
Соединительные трубопроводы от раздаточных трубопроводов до наливных устройств должны быть раздельными для каждой марки (сорта) нефтепродукта, отгружаемого в автотранспорт. Последовательная перекачка по ним запрещается.
Затаривание и расфасовка нефтепродуктов в бочки и мелкую тару (масла, смазки) осуществляют в разливочных и расфасовочных – специальных помещениях, предназначенных для этих целей. Разливочные для налива нефтепродуктов в тару в зависимости от климатических условий и вида нефтегруза располагают в помещениях или на открытых площадках под навесом, а расфасовочные – только в помещениях. Указанные помещения должны обладать повышенной огнестойкостью (II…III степени). Затаривание и отпуск легковоспламеняющихся и горючих жидкостей, как правило, производится в отдельных зданиях или на отдельных площадках.
Отпуск нефтепродуктов осуществляется из раздаточных резервуаров и мерников. Раздаточными называют резервуары малой вместимости (100 м3 и менее), предназначенные для подготовки к реализации небольших партий нефтепродуктов. Мерниками называются емкости малого объема для отпуска потребителям строго фиксированных партий нефтепродукта.
Раздаточные резервуары вместимостью 25 м3 при их общей емкости до 200 м3 допускается устанавливать снаружи у «глухих» стен разливочных на расстоянии не менее 2 м. Если же в стенах разливочных имеются проемы, обращенные в сторону раздаточных резервуаров и мерников, то расстояние до них должно быть не менее 30 м.
При подогреве и выдаче масел раздаточные резервуары вместимостью 25…75 м3 следует размещать так, чтобы в помещении разливочной располагались только их торцы, а вместимостью до 25 м3 – допускается устанавливать в помещении разливочной целиком при условии отвода паров из резервуаров за его пределы.
Резервуары для хранения масел суммарным объемом до 300 м3 разрешается располагать в подвальных и полуподвальных помещениях одноэтажных частей зданий под разливочными, расфасовочными и сблокированными с ними складами хранения масел в таре.
Для контроля отпуска при неисправности счетчиков в разливочной помещают товарные весы.
Площадь пола разливочных устанавливается из расчета 7 м2 на один раздаточный кран. Полы разливочных для этилированных бензинов выполняют из бензонепроницаемых материалов (бетон с цементной затиркой, плитка и т.п.) и оборудуют стоками.
Перед помещением разливочной размещают погрузочно-разгрузочные площадки высотой 1…1,1 м, допускающей свободную погрузку бочек на автомашины и выгрузку с них. Эти площадки оборудованы средствами механизации (бочкоподъемниками, подвесными кран-балками и пр.), а помещения расфасовочных оборудуют транспортерами для подачи продукции на склад и погрузки в транспортные средства.
Для отпуска нефтепродуктов в разливочной устанавливают соответствующее количество кранов. Оно зависит от суточной реализации, сортности отпускаемых нефтепродуктов, производительности и коэффициента использования кранов.

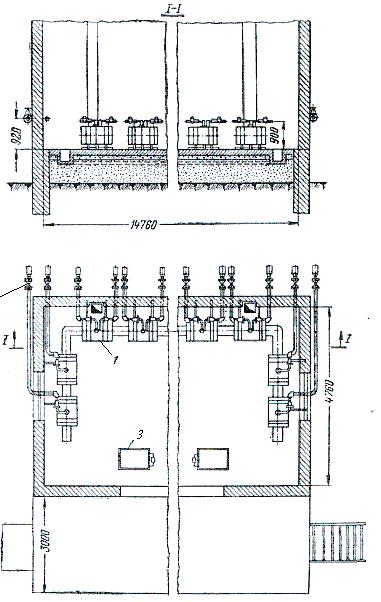

На рис. ниже показана разливочная для темных нефтепродуктов и масел.

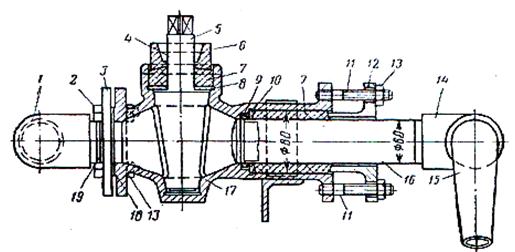

Раздаточные поворотные краны, монтируемые в разливочных, состоят из проходного пробкового крана диаметром 50 мм, поворотного сальника и раздаточного патрубка с наконечником 15.
Открывают и закрывают кран вручную ключом, надеваемым на квадратную головку пробки 5. Недостатком таких кранов является то, что требуется постоянное наблюдение за наливом во избежание перелива нефтепродуктов. Данного недостатка лишен кран «Автостоп», который автоматически закрывается при достижении определенного, заранее заданного уровня нефтепродукта в заполняемой таре. Он приведен на рисунке:

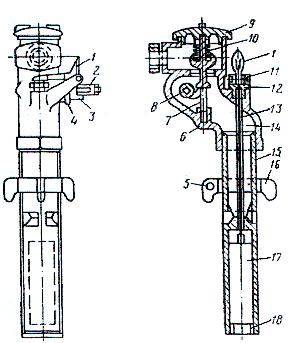

где 1 — защелка; 2 — держатель; 3 — контргайка; 4, 18 — гайки; 5 — отверстие для болта; б — корпус; 7 — клапан; 8 — рычаг; 9 — крышка корпуса; 10 — пружина; 11 — шуруп-защелки; 12 — направляющая втулка; 13 — стержень поплавка; 14 — трубка; 15 — выпускная трубка; 1в — хомут. 17 — поплавок
При помощи штуцера диаметром 25 или 37,6 мм наконечник присоединяется к раздаточному шлангу. При поднятии клапана 7 нефтепродукт проходит во впускную трубу и попадает через её прорези в наполняемую тару. Клапан 7 удерживается в открытом состоянии при помощи рычага 8 и защелки (собачки) 1. При завершении наполнения тары поплавок 17 всплывает и стержнем 13 сбрасывает защелку 1. При этом клапан 7 садится на седло, плотно прижимаясь пружиной 10, и налив нефтепродукта прекращается. Установочный хомут 16 передвигается по впускной трубе, что дает возможность установить требуемый уровень наполнения тары.
Раздаточные шланги целесообразно оснащать и обычными шланговыми наконечниками:

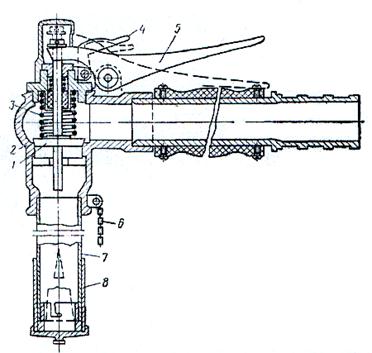

где 1-пружиный клапан; 2-корпус; 3-пружина; 4-защелка; 5-рукоятка; 6-цепочка; 7-трубка; 8-колпачок
Такой наконечник состоит из корпуса 2, в котором находится пружинный клапан 1. При нажатии рукоятки 5 вниз клапан 1 поднимается, и нефтепродукт начинает поступать в тару по трубке 7 (колпачок 8 при этом снят). По окончании налива освобождается защелка 4, удерживающая рукоятку 5 и клапан 1 под действием пружины 3 садится на седло, перекрывая проход. Колпачок 8 служит для предохранения наконечника от загрязнения и предотвращения разлива нефтепродукта, оставшегося в трубке 7.
