Технически правильный монтаж прокладки ГБЦ
Выполняйте общие монтажные инструкции производителей двигателей!
1. Герметизируемые плоскости деталей (головка цилиндров/блок цилиндров) тщательно очистить, обезжирить, удалить остатки прокладки и герметиков (шабером, деревянным скребком, канцелярским ножом-кромкой которая 90 гр., мягкой щеткой по металу, также можно отмочить химией)
2. Очистить от загрязнений и смазочного масла отверстия под резьбу для болтов головки блока цилиндров. Проверить резьбу на отсутствие повреждений и легкость хода.
3. Проверить поверхность деталей:
• снять наклеп материала оселком ;

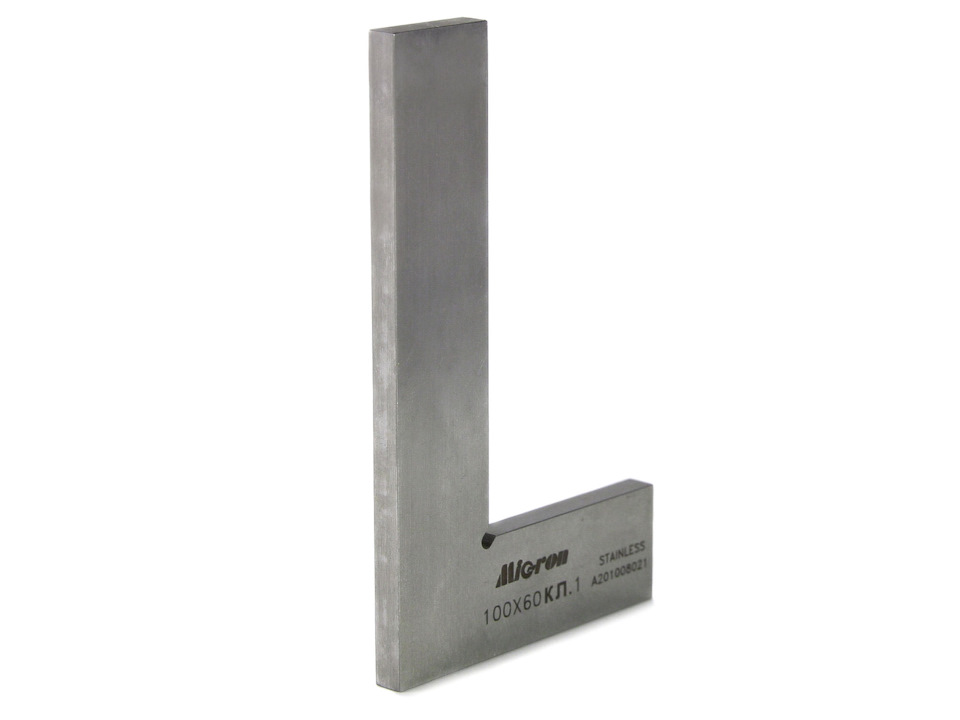

• проверить плоскостность поверхности блока с помощью лекальной линейки: продольно = 0,05 мм; поперечно = 0,03 мм;
• следует удалить заглубления (плоскошлифовальные работы на специализированном предприятии).
. Прокладки головки блока цилиндров центрировать на блоке двигателя (без дополнительного герметика). Тщательно следить за тем, чтобы не повредить покрытие.
5. Установить головку цилиндров.
• Не допускать царапин на герметизируемой поверхности.
• Обращайте внимание на то, чтобы мелкие частицы, такие как стружка, не попадали из головки цилиндров на прокладку.
6. Болты прокладки головки блока цилиндров
• Рекомендация производителей автомобилей: обязательно использовать при ремонте новые болты ГБЦ и подкладочные шайбы.
• Резьбу и поверхность прилегания болтов немного смазать.
• Если монтируются также и шайба, то масло нанести между шайбой и головкой болта.
• Внимание: ни в коем случае не наносить масло на поверхность прилегания шайбы к головке болта.
• Соблюдать последовательность затяжки согласно инструкции производителя (от середины перекрестно или спиралеобразно в наружном направлении).
• Момент затяжки/угол затяжки: производить ступенчато в соответствии с инструкцией по затяжке.
• Соблюдать инструкцию по дозатяжке, если такая инструкция есть.
Прокладка метал. Шлифовка Блока и ГБЦ

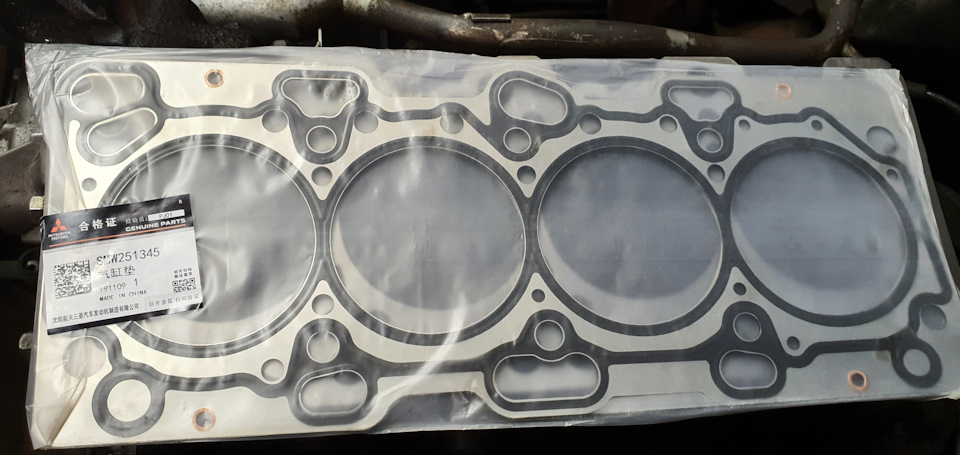

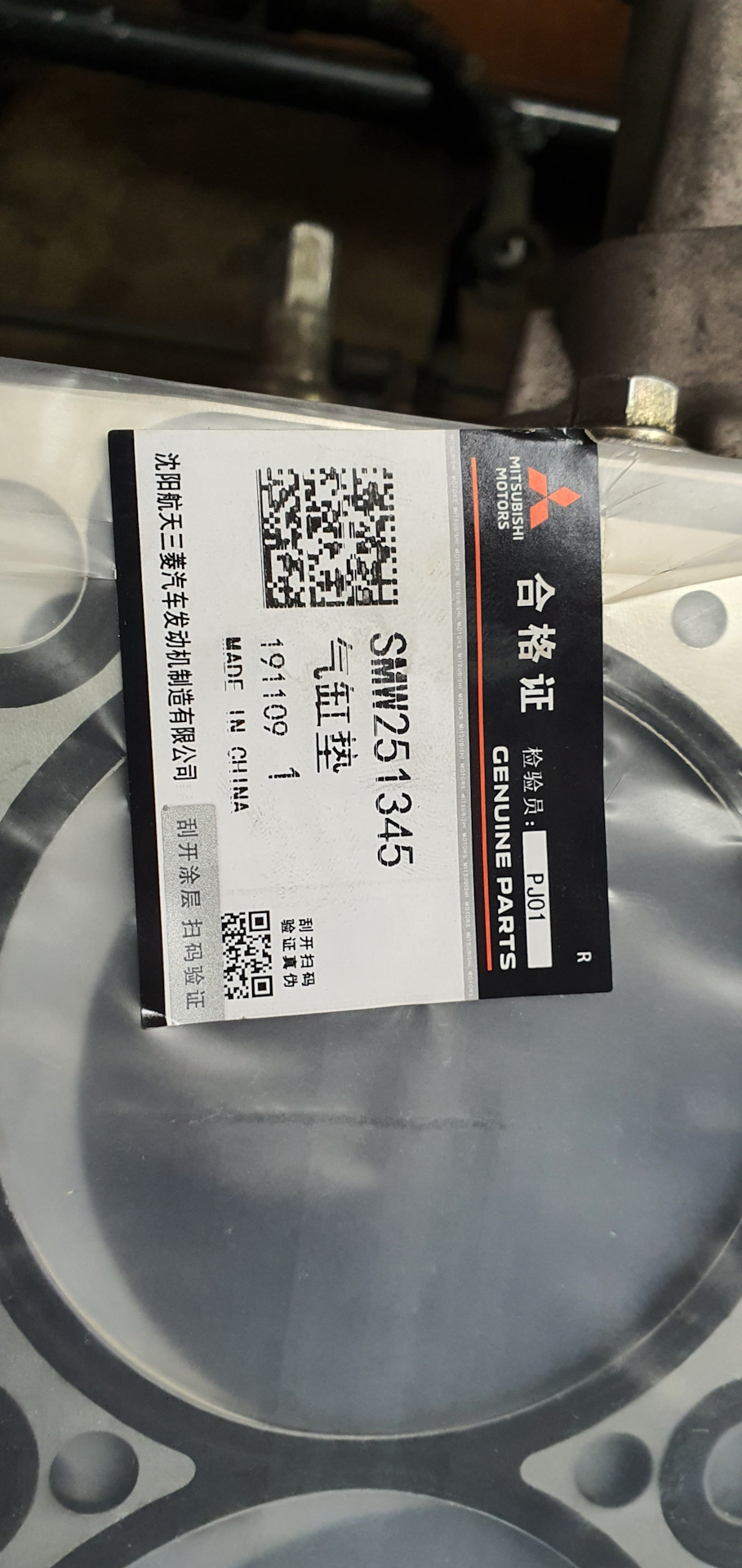

Решил ставить. Для установки метала необходимо иметь ровные плоскостиГБЦ и блока ну чтож.Буду ровнять и проверять.
Снял ГБЦ, поскольку в Пензе после пробоя ГБЦ уже была шлифована и после этого прошла 13 т.к. то все же решил немного ее шлифонуть.Проблема в том, что не шлифуют у нас в городке Ладно ГБЦ можно отправить в соседний город где все сделают, нт вот блок точно снимать не было желания и таскаться с ним.
Зная как в ручную шлифуют и имея уже не большой опыт (народ в большинстве случае против шлифовки в ручную).Сложного не чего нет вопрос в том чем, как, и где? Круги есть, но это не мой вариант. Зеркало и бронестекло вот это норм. Бронестекло должны были привезти в течении недели.

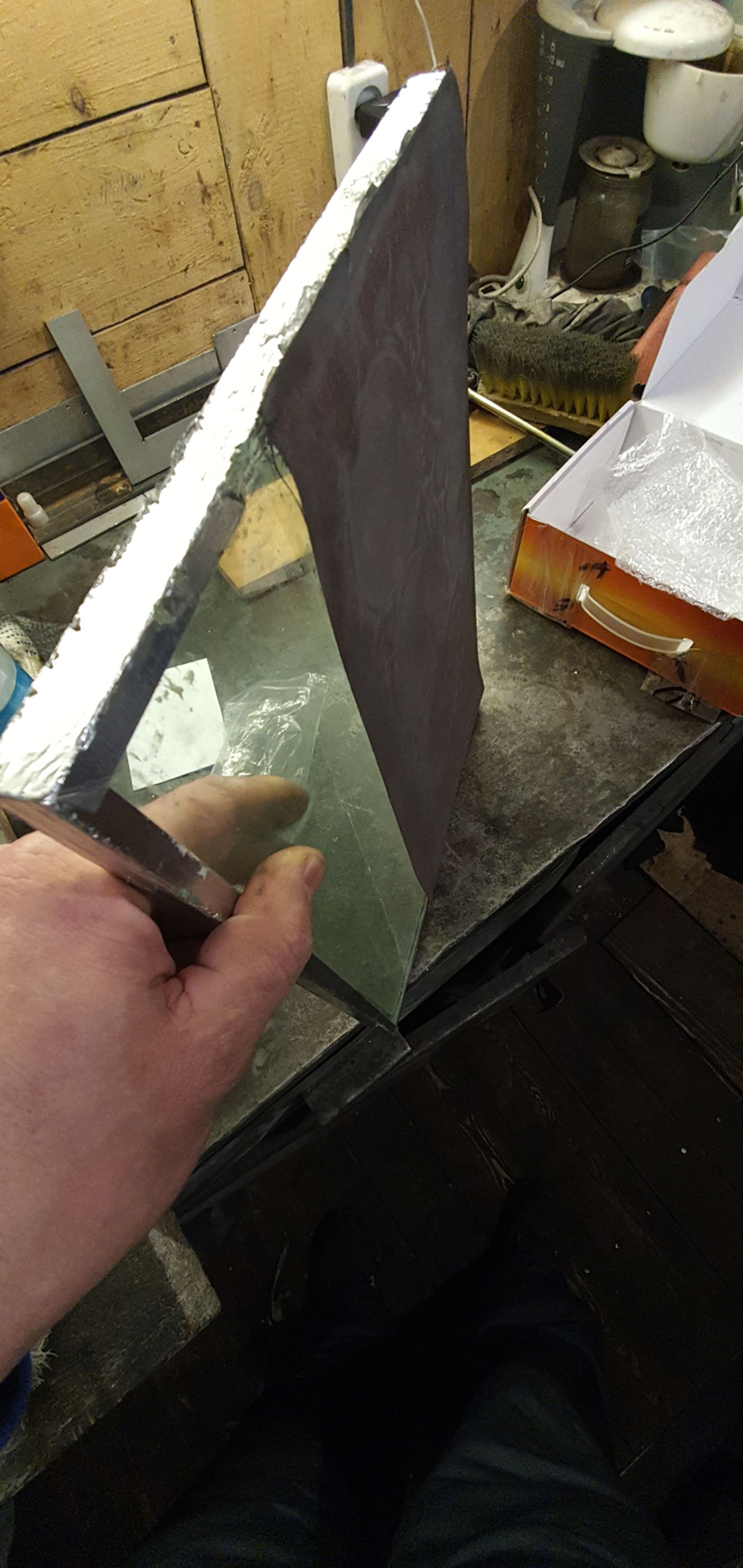

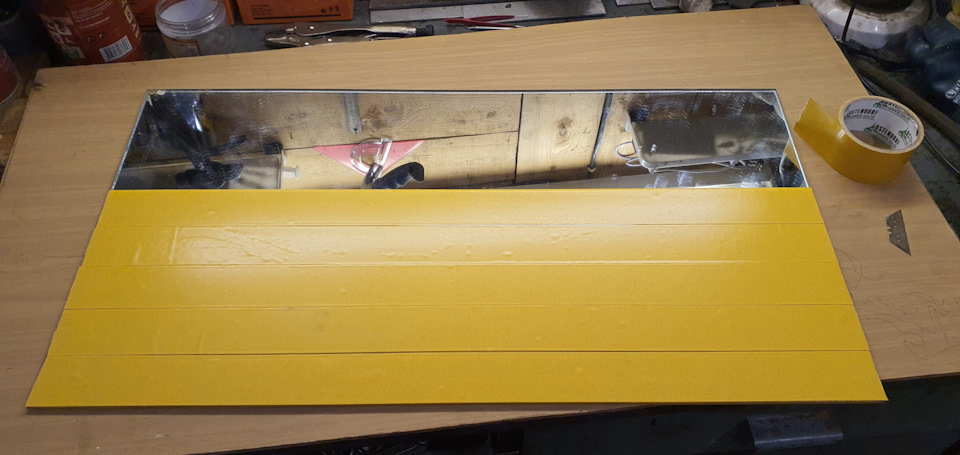

Начал с ГБЦ Зеркало толстое, 2х сторонний скотч

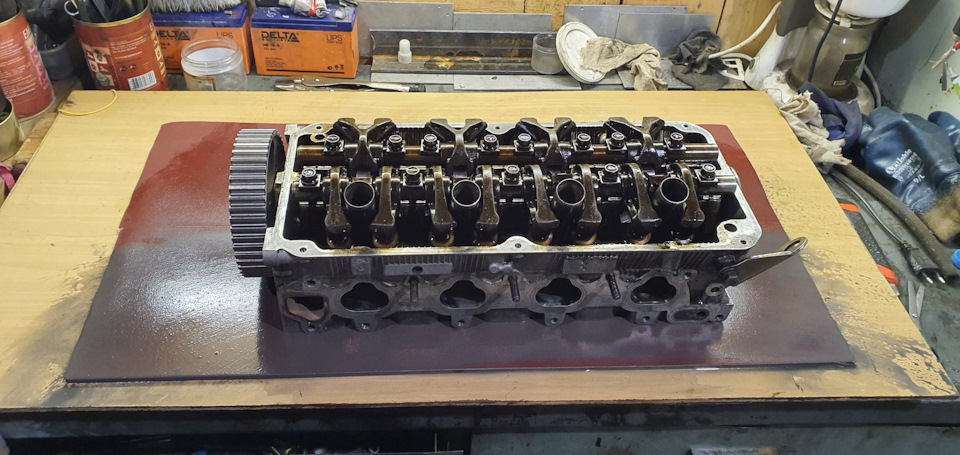

И собственно вперед головка трется под своим весом.

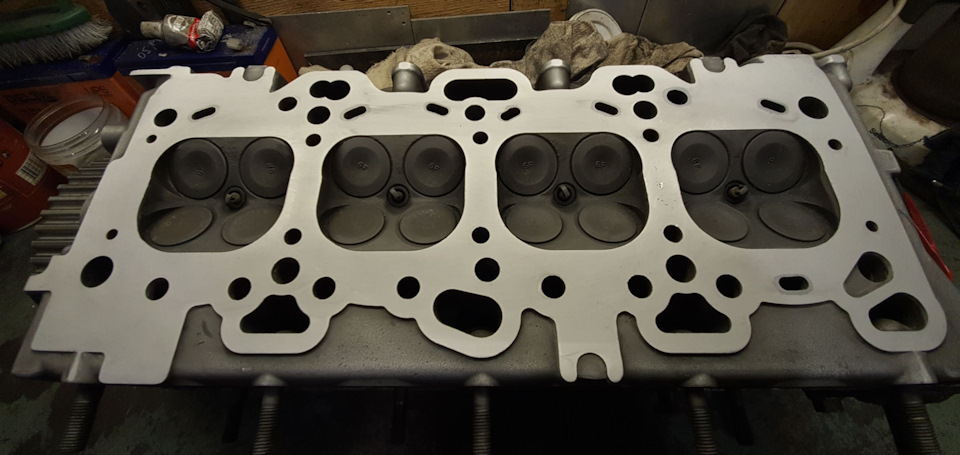

Прошелся так 3 раза- не понравились небольшие не глубокин коверенки после сварки на перегородке 3.4 цилиндра. И разок финишкой- 600

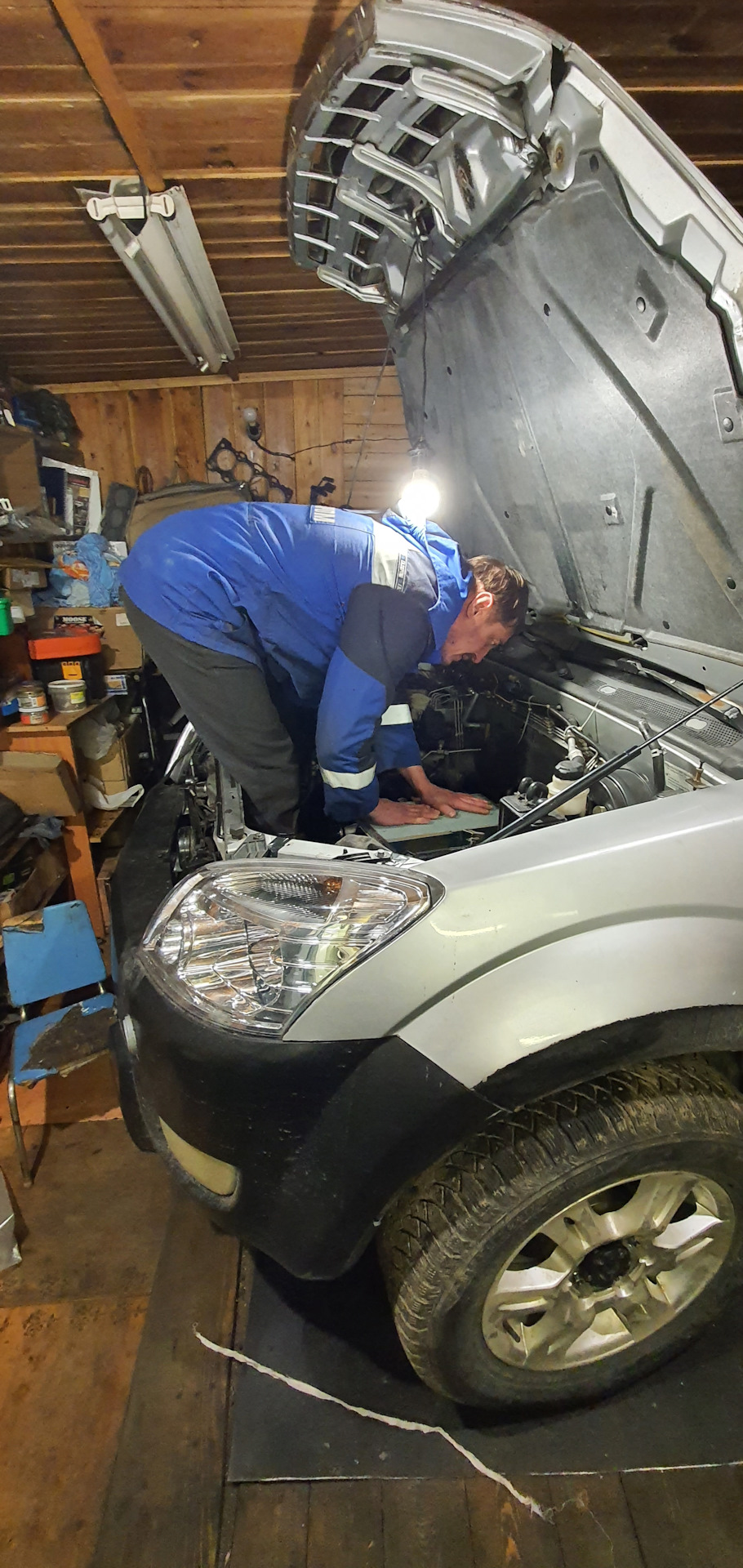

ГБЦ готова, теперь дело за блоком. Первоначально проходился шлифовальным камушком с водичкой. Так как следы зоводского изготовления от фрезы пришлось бы убирать наждачкой долго.
Все каналы заткнул мягкой резиной колодцы поршней так же закрывал вкладышами из пористой резины. Перед шлифовкой промерял всю поверхность блока слесарным поверочным уголком (очень точный приборчик) для разметки 0.75мм толщиной. (взял попользоватся на работе у металлистов😀)

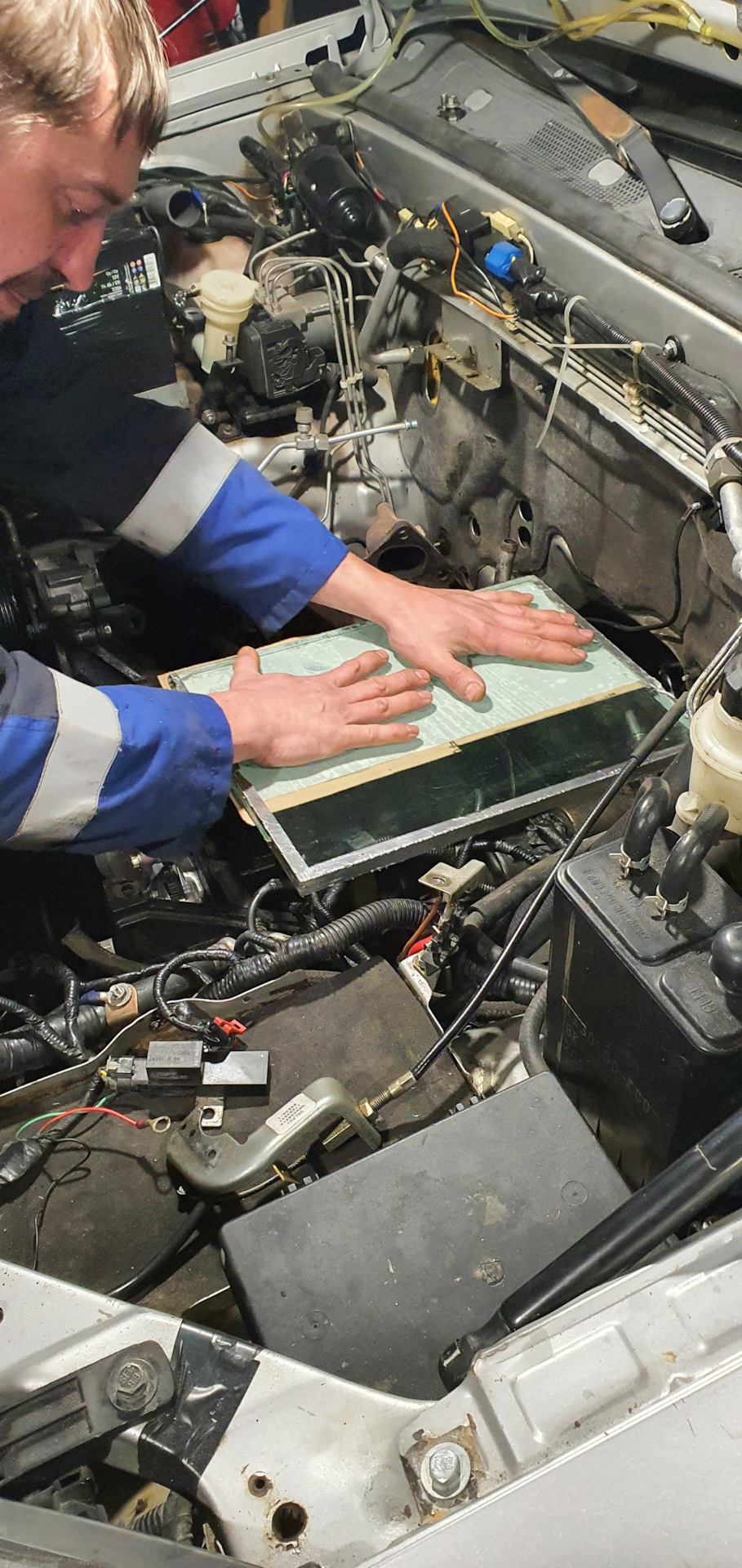

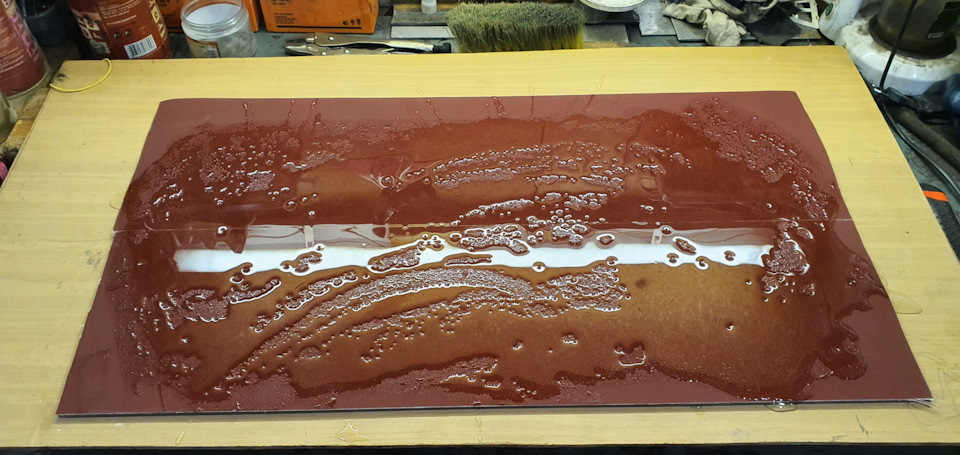

Ну а дальше по старой схеме скотч наждачка-400 водичка и тереть в разных позах…Жена поддерживала морально, смеялась видя мои потуги и помогала по мере необходимости.
Ну и вот, почти финишного результата перед очередной промывкой блока

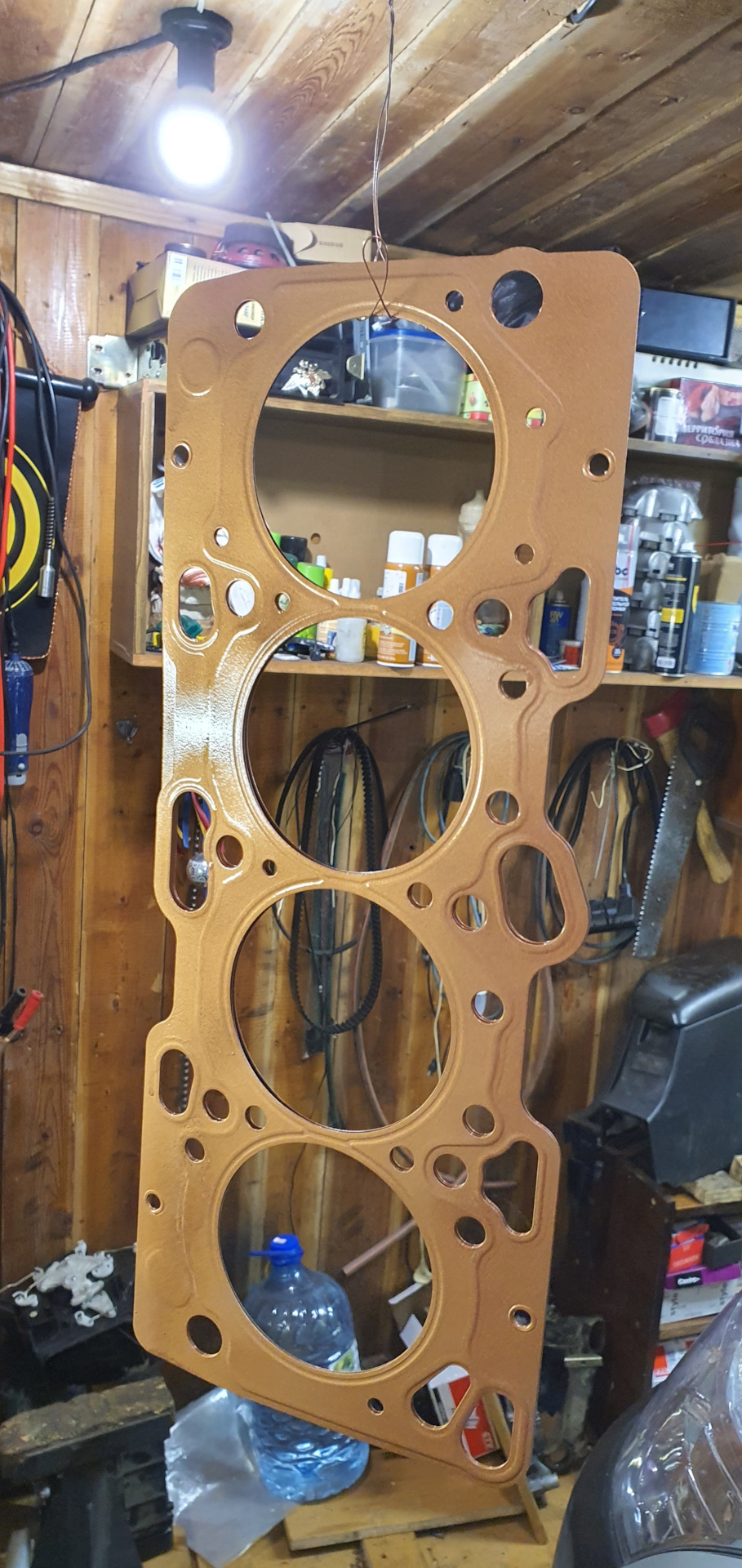

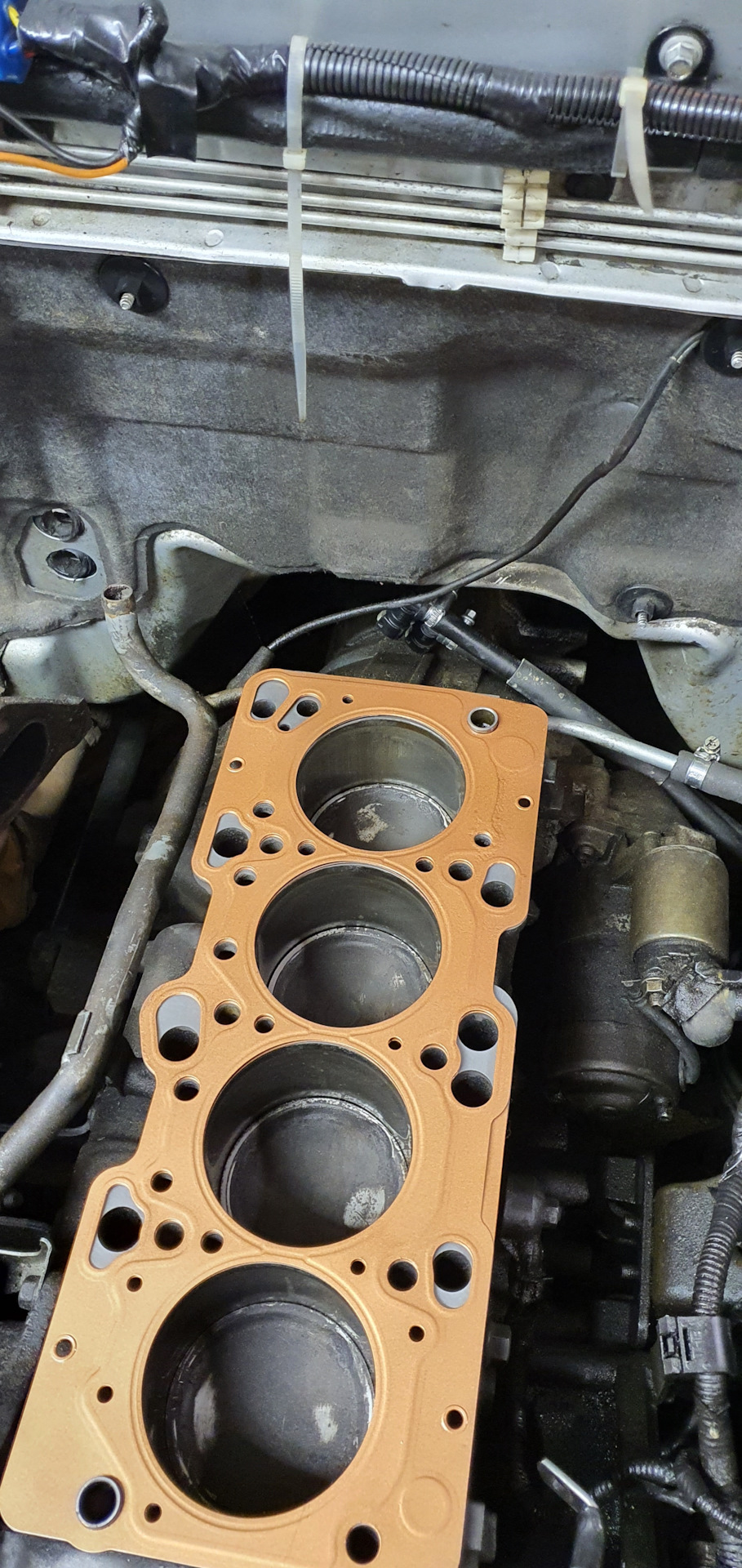

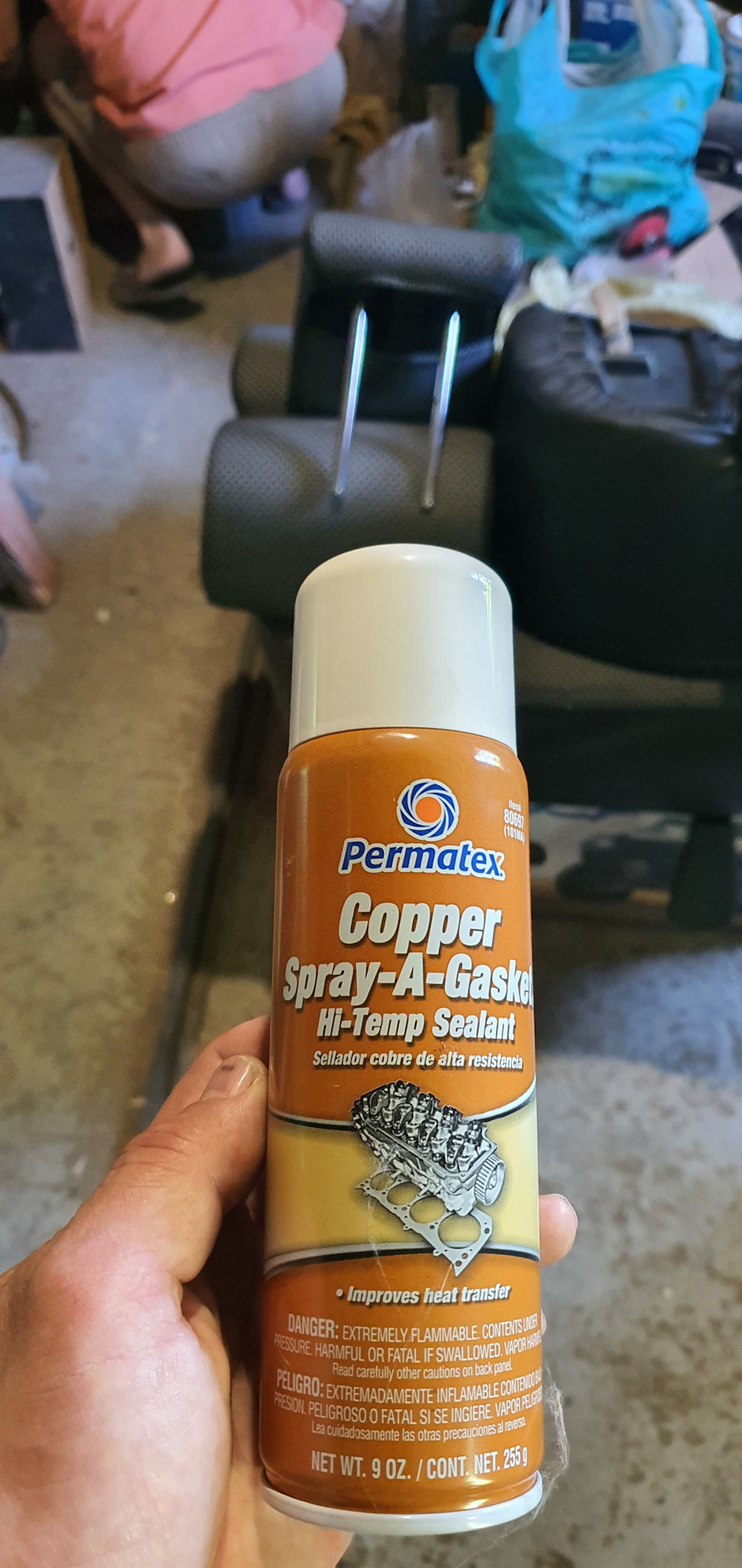

Перед установкой прокладки все еще раз промыл и обезжирил. Прокладку по совету Кости обработал герметиком фирмы Permotex с содержанием меди-для прокладок.в инете много информации о нем и о его применении. Штука очень хорошая по отзывам.Убирает мелкие неровности и забиваел мелкие коверны и царапки.Так что лишним не будет.

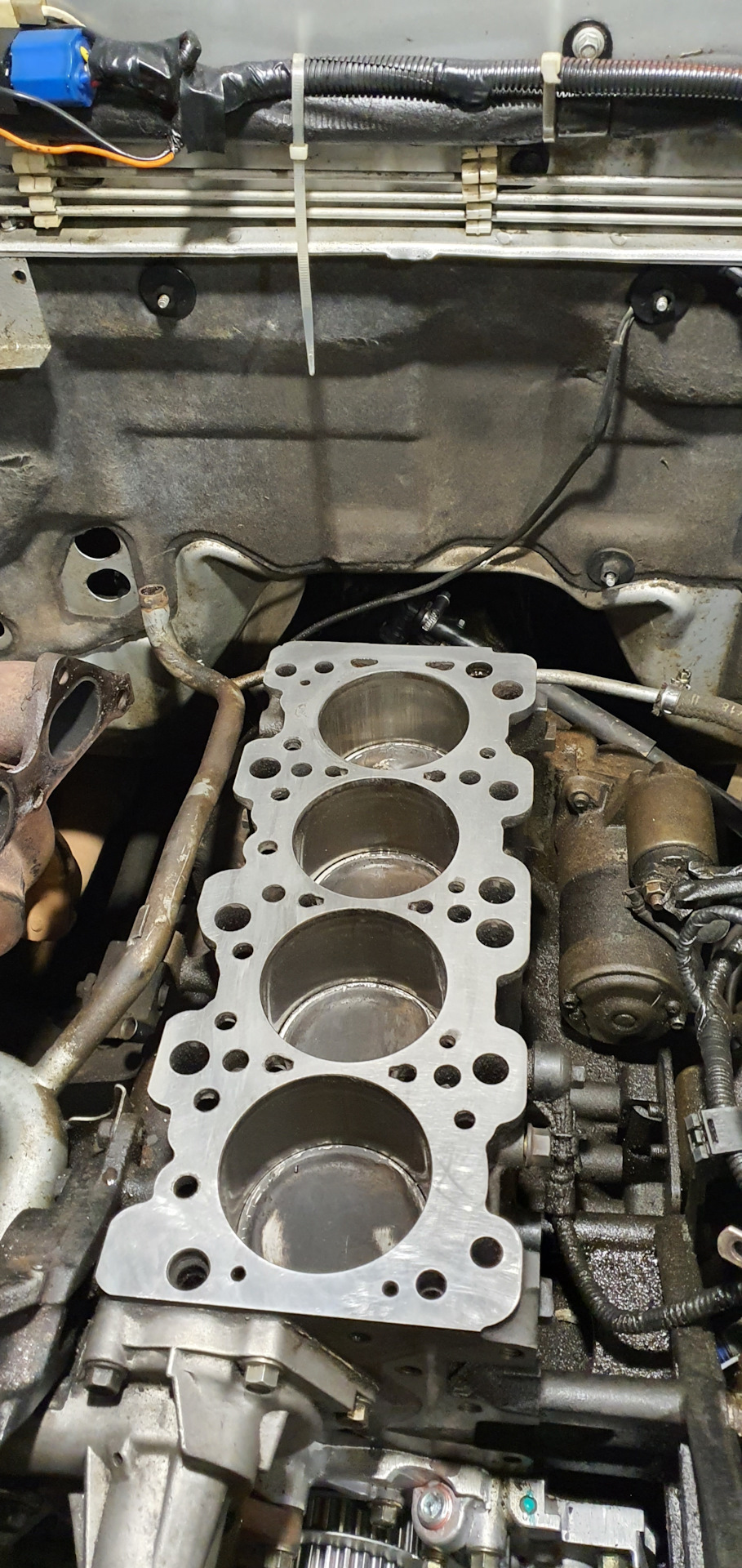

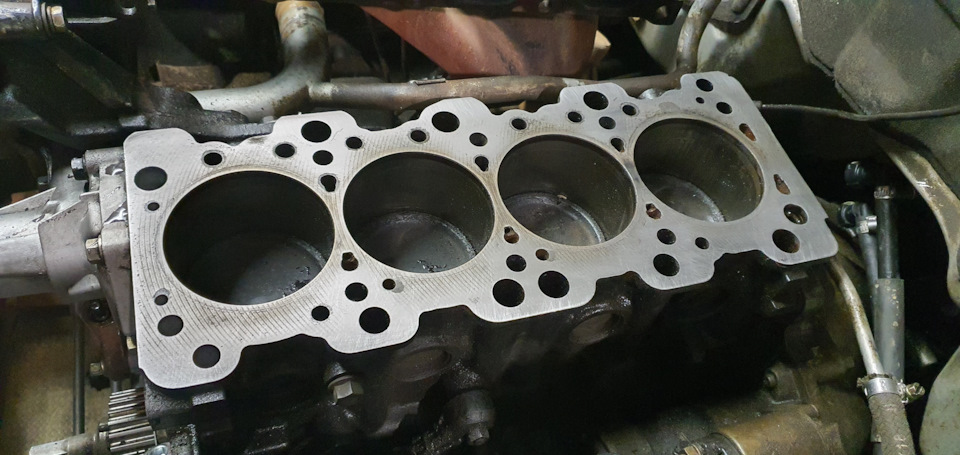

Прокладку установил, поставил головку, болты использовал новые GW. Натянул ремни, поддон с маслонасосом поставил сразу после шлифовки.подключил электрику.патрубки охлаждения. Не терпелось опробовать. Первый запуск не скажу, что с пол оборота но движек запустился, чуть чуть пофырчал прокачалось масло по системе. Обороты выровнялись за 5 минут работы стал работать ровненько. Следуюшие запуски как говорится с пол тычка. Работает ровненько. Иногда есть легкая детонация но не критичная.- бензин 92ой в баке.Есть 100 в канистре надо будет разбавить. Но пока нравится как работает.Теперь нао убратся и навести прорядок под капотом и собрать салон. Всем удачи!
Приплыли. Часть 17. Чистим ГБЦ и притираем клапана
Пришло время заняться головкой блока цилиндров. Напомню, что ГБЦ я снял вместе с впускным и выпускным коллекторами:
Сначала открутил задний патрубок антифриза, а затем уже впускной коллектор:
Прокладку выпускного сохраняю, так как планирую её использовать повторно:
Далее с помощью магнита вытаскиваю толкатели с регулировочными шайбами и затем перехожу к рассухариванию:
Процесс рассухаривания достаточно прост. На маленький удлинитель надеваю свечную головку с магнитом и просто давлю свечной головкой на тарелку пружины. Сухари в момент примагничиваются к свечной головке:
Затем с помощью тонкогубцев достаю маслосъемные колпачки:
И уже в конце достаю седло пружины и сам клапан. Далее беру головку и иду её отмывать. Отмываю по той же технологии, что и поршни. В итоге головка сияет:
Вид со стороны камеры сгорания:
Дальше с помощью обычной линейки (хотя нужно с помощью прецизионной линейки) промеряю ГБЦ. Сначала кладу линейку ребром в районе выпускных клапанов и с помощью щупа 0,03 мм смотрю куда он залезает. Дальше переставляю линейку согласно схемы и повторяю замеры. Если щуп никуда не лезет, значит все хорошо. В ином случае — нужно будет шлифануть ГБЦ. Таким же методом, но только щупом 0.05 мм, обмеряю всю ГБЦ со стороны коллекторов:
Затем перехожу к чистке клапанов. Для этого зажимаю клапан в дрели и с помощью наждачки P120 счищаю нагар. Здесь стоит отметить, что чистка клапанов наждачкой не самый лучший способ. Лучше взять, например, метчик на М10 или М20 и с помощью его ребер счистить нагар. У метчика сталь очень прочная, нагар должен счищаться хорошо, при этом вы не шлифанете лишнего с клапана:
Почистив клапана, решил их обмерить микрометром (верхние впуск, нижние выпуск):
Значения диаметра стержня клапанов должны быть в следующих диапазонах:
— впускной клапан: 5,465 — 5,480 мм
— выпускной клапан: 5,440 — 5,455 мм
У меня впускные клапана все в допуске, а вот несколько выпускных слегка ушли, но я их менять не стал, так как не обнаружил в них значимого люфта. А люфт можно провреить следующим образом. Вставляем клапан на место. Снизу придерживаете клапан в седле, а с обратной стороны пытаетесь подвигать торец клапана влево и вправо. Дальше определяете люфт. Я определял на глаз, так как люфт 0.18 и 0.10 мне знакомы по регулировке редукторов. В общем, у меня впускные почти не люфтят, а выпускные, если ориентироваться на мой глаз, все люфтят в норме 🙂
Дальше переходим к притирке клапанов. Я использовал крупнозернистую и мелкозернистую пасту. Сначала на рабочую фаску наносил крупнозернистую пасту:
А потом, если на клапане и седле не оставалось больших раковин, наносил мелкозернистую. Притирал клапана с помощью шуруповерта на малых оборотах сначала в одну, а потом в другую сторону, при этом непрерывно постукивая клапаном. Шурик стыковал с клапаном посредством подходящего шланчика. Вообще шуруповертом не рекомендуется притирать. Лучше купить или изготовить приспособу для ручной притирки наподобие той, что показана ниже:
Минус шуруповерта в том, что нужно держать очень маленькие обороты, да и шланг постоянно выскакивает.
Теперь вернемся к клапанам. У клапана есть так называемая рабочая фаска, которая из себя представляет блестящую полосу на тарелке клапана. Когда клапан у вас новый, то рабочую фаску вы легко увидите. Если же вы клапана используете старые, ранее очищенные, то рабочую фаску вы скорее всего уже не увидите. Смысл притирки клапанов заключается в том, чтобы создать пятно контакта клапана с седлом по середине рабочей фаски и по все окружности. При этом пятно контакта так же должно соответствовать свой толщине. Чтобы лучше вам это понять, вот немного фото:
Как видите, у меня пятно контакта немного больше номинальных значений, и при этом рабочая фаска абсолютно не видна, так как использую старые клапана, почищенные наждачкой. Но такие клапана еще себе походят. Но если вы хотите сделать все прям супер-пупер, то лучше купить новые клапана, затем обязательно прирезать шарошками седла. Для наших седел нужно шарошки 15,60, и 45 градусов. И после этого вы получите на 100% правильный результат. Вот взял кадр из Теории ДВС:
Слева клапан пульно как у меня получилось, потому что седла клапанов не прирезаны. А справа показан клапан, где седло было предварительно прирезано, и где пятно контакта получилось ровно посередине рабочей фаски, как и должно быть. Подытожим. Если у вас есть возможность прирезать седла, то лучше сделайте это — клапан прослужит дольше.
С клапанами вроде бы разобрались. Теперь, что касается седел. Здесь все очень просто. Если есть возможность — седла прирезаем. Если нет, просто добиваемся того, чтобы фаска была по всей окружности седла матовой, без раковин и при этом прослеживались полоски по всей окружности седла.
Здесь стоит отметить, что возможен случай, когда седло имеет прям сильный эллипс, и тогда клапан у вас вряд ли будет прилегать по всей окружности. В этом случае только прирезка седла спасет. В моем случае таких эллипсов нет. Да, седла, конечно, не идеально круглые, но пока этого за глаза.
Ниже я попытался сфотать седло до притирки и во время:
Вот седло почти готово:
Когда все клапана притерты, я их засухарил и стал проливать. Сначала одну сторону, а потом другую. Лил обезжириватель в отверстия впускного и впускного коллектора и смотрел, какие клапана начинают потеть, а какие нет. Те, что потели, притирал повторно. Здесь есть важный нюанс. Перед тем, как проливать клапана, стукните по ним слегка молотком с целью сымитировать его посадку в реале. Я простукивал по клапанам через удлинитель:
В общем-то все написал, что узнал по притиркам клапанов. Если что вспомню, добавлю ниже по тексту.
Гонит масло из под головки блока цилиндров
В прошлой статье (Как и зачем притирать калапана| Притирочная паста) мы описали процесс разборки головки блока цилиндров (далее ГБЦ) автомобиля GREAT WALL Hover и показали процесс притирки клапанов.
Сегодня мы разберем следующие вопросы:
1.) Как выбрать прокладку головки блока цилиндров,
2.) Как определить, что прокладка вышла из строя,
3.) Зачем применять герметик-спрей медный при установке прокладки в ГБЦ,
4.) Каким образом наносить герметик- спрей медный для прокладок ABRO на прокладку ГБЦ.
Зачем нужна прокладка ГБЦ?
Прокладка головки блока цилиндров хоть и не самый дорогостоящий элемент, однако несет на себе ключевые функции и сильные нагрузки.
Во-первых, она предназначена для герметизации соединения между блоком и головкой. Двигатель постоянно подвержен сильным температурным нагрузкам, при этом металл может начать деформироваться. Задача прокладки не допустить разгерметизацию и локальный перегрев двигателя.
Во-вторых, с ее помощью достигается оптимальное давление в масляной системе, системе охлаждения двигателя, а так же степень сжатия в цилиндрах.
Важно! Прокладка — одноразовая деталь. При каждом демонтаже ГБЦ ее следует заменять, чтобы не допустить прогара и повторного дорогостоящего ремонта.
Давайте разберем, какие симптомы говорят о том, что прокладка ГБЦ вышла из строя:
1.) Частые перегревы двигателя.
Если вы заметили, что стрелка температуры двигателя поднимается выше нормы даже на холостом ходу – это значит выхлопные газы попадают в систему охлаждения, провоцируя перегрев.
Если вы увидели, что из выхлопной трубы идет белый дым – это значит антифриз поступает в цилиндры вместе с топливом.
3.) Антифриз уходит из бачка радиатора.
Если под машиной нет потеков, но антифриз исчезает из бачка, то антифриз горит в цилиндрах, попав через прогоревшую прокладку.
4.) Хлопья бежевого цвета, пузыри легкий карамельный запах.
Если в бачке радиатора кроме антифриза присутствуют хлопья бежевого цвета, антифриз изменил запах, а из трубки сброса давления радиатора идут газы – это значит, что через прогоревшую прокладку масло начало поступать в систему охлаждения.
5.) Увеличился уровень масла.
Если вы увидели, что на масляном щупе уровень увеличился выше нормы – это не причина радоваться. Двигатель может только сжигать неподходящее масло, но никак не вырабатывать. Уровень увеличился по причине попадания антифриза в масляные каналы через прогоревшую прокладку
Ремонта не избежать. Как выбрать прокладку?
В современном мире на рынке чаще всего можно встретить следующие виды прокладок:
— эти прокладки могут выдерживать самые высокие температуры, сохраняя эластичность. Однако это самый дешевый и устаревший вид прокладок, их характеризует низкая надежность и малая долговечность.
Металлические (сплавы алюминия, меди и т.д
.) — надежны и долговечны. Сейчас не найдется автопроизводителя, который бы снабжал свои двигателя O.E.M. прокладками, сделанными не из металла.
ВНИМАНИЕ! Мы рекомендуем воспользоваться официальным каталогом O.E.M. запчастей производителя. Правило, что «скупой платит дважды», работает в этом случае как нельзя лучшим образом.
Зачем нам нужен герметик-спрей медный для прокладок ABRO?
Во-первых, в случае, если на модель вашего автомобиля нет возможности найти новую металлическую прокладку, мы рекомендуем использовать герметик-спрей для придания неоригинальной детали большей надежности, защитить от прогара, увеличить срок службы.
Смазывать ли прокладку ГБЦ графитовой смазкой?
При снятии выпускного коллектора выкрутились 3 шпильки, не подскажете, чем их можно зафиксировать в ГБЦ?
Нексия 8кл, 2000 год, пробег 243000.
Как заменить прокладку ГБЦ – детальная инструкция
Основные виды прокладок ГБЦ.
Асбестовые – выдерживают высокие температуры и довольно упругие. Для прочности отверстия могут дополнительно укрепляться металлическими кольцами. Преимуществом асбестовых прокладок является низкая цена, но они не устойчивы к вибрациям и подвержены быстрому старению и ухудшению своих герметизирующих свойств.
– распространённый вид прокладок, которые часто имеют большую цену чем асбестовые, но имеют лучшую устойчивость к деформации и рассчитаны на больший ресурс.
Металлические (биметаллические) – состоят из нескольких слоев металла или металла с уплотняющим эластомером. Многослойные стальные прокладки ГБЦ ( сокращённо MLS прокладки) чаще всего встретите в современном автомобиле.
В современных двигателях прокладка ГБЦ выполняет не только герметизирующую функцию, но и обеспечивает распределение нагрузки
Когда необходима замена прокладки ГБЦ?
Существует четыре вида (неисправности, прогара) и ряд симптомов, которые говорят о проблемах в прокладке головки блока цилиндров.
Прогар между камерами сгорания
– может возникать ввиду слишком слабого контактного давления при неправильном усилии затяжке болтов или при перeгрeве двигателя.
Симптомы
: могут возникнуть проблемы при холодном запуске двигателя и нестабильной работе уже прогретого двигателя.
В прошлой статье (Как и зачем притирать калапана| Притирочная паста) мы описали процесс разборки головки блока цилиндров (далее ГБЦ) автомобиля GREAT WALL Hover и показали процесс притирки клапанов.
Сегодня мы разберем следующие вопросы:
1.) Как выбрать прокладку головки блока цилиндров,
2.) Как определить, что прокладка вышла из строя,
3.) Зачем применять герметик-спрей медный при установке прокладки в ГБЦ,
4.) Каким образом наносить герметик- спрей медный для прокладок ABRO на прокладку ГБЦ.
Зачем нужна прокладка ГБЦ?
Прокладка головки блока цилиндров хоть и не самый дорогостоящий элемент, однако несет на себе ключевые функции и сильные нагрузки.
Во-первых, она предназначена для герметизации соединения между блоком и головкой. Двигатель постоянно подвержен сильным температурным нагрузкам, при этом металл может начать деформироваться. Задача прокладки не допустить разгерметизацию и локальный перегрев двигателя.
Во-вторых, с ее помощью достигается оптимальное давление в масляной системе, системе охлаждения двигателя, а так же степень сжатия в цилиндрах.
Важно! Прокладка — одноразовая деталь. При каждом демонтаже ГБЦ ее следует заменять, чтобы не допустить прогара и повторного дорогостоящего ремонта.
Давайте разберем, какие симптомы говорят о том, что прокладка ГБЦ вышла из строя:
1.) Частые перегревы двигателя.
Если вы заметили, что стрелка температуры двигателя поднимается выше нормы даже на холостом ходу – это значит выхлопные газы попадают в систему охлаждения, провоцируя перегрев.
Если вы увидели, что из выхлопной трубы идет белый дым – это значит антифриз поступает в цилиндры вместе с топливом.
3.) Антифриз уходит из бачка радиатора.
Если под машиной нет потеков, но антифриз исчезает из бачка, то антифриз горит в цилиндрах, попав через прогоревшую прокладку.
4.) Хлопья бежевого цвета, пузыри легкий карамельный запах.
Если в бачке радиатора кроме антифриза присутствуют хлопья бежевого цвета, антифриз изменил запах, а из трубки сброса давления радиатора идут газы – это значит, что через прогоревшую прокладку масло начало поступать в систему охлаждения.
5.) Увеличился уровень масла.
Если вы увидели, что на масляном щупе уровень увеличился выше нормы – это не причина радоваться. Двигатель может только сжигать неподходящее масло, но никак не вырабатывать. Уровень увеличился по причине попадания антифриза в масляные каналы через прогоревшую прокладку
Ремонта не избежать… Как выбрать прокладку?
В современном мире на рынке чаще всего можно встретить следующие виды прокладок:
— эти прокладки могут выдерживать самые высокие температуры, сохраняя эластичность. Однако это самый дешевый и устаревший вид прокладок, их характеризует низкая надежность и малая долговечность.
Металлические (сплавы алюминия, меди и т.д
.) — надежны и долговечны. Сейчас не найдется автопроизводителя, который бы снабжал свои двигателя O.E.M. прокладками, сделанными не из металла.
ВНИМАНИЕ! Мы рекомендуем воспользоваться официальным каталогом O.E.M. запчастей производителя. Правило, что «скупой платит дважды», работает в этом случае как нельзя лучшим образом.
Зачем нам нужен герметик-спрей медный для прокладок ABRO?
Во-первых, в случае, если на модель вашего автомобиля нет возможности найти новую металлическую прокладку, мы рекомендуем использовать герметик-спрей для придания неоригинальной детали большей надежности, защитить от прогара, увеличить срок службы.
Во-вторых, применение медного герметик-спрея облегчит посадку прокладки на блок, защитит от сдвига, упростит процесс сборки двигателя.
В-третьих, герметик заполнит мелкие неровности и улучшит теплопередачу, тем самым защитит ГБЦ от локального перегрева, который, в свою очередь, приводит к трещинам и изменению геометрии головки.
Давайте разберем при установке каких прокладок можно еще использовать герметик-спрей медный для прокладок:
Помпы системы охлаждения.
Итак, исходя из вышеперечисленного, будет логично разобрать, как использовать этот герметик при монтаже ГБЦ, а также других узлов и агрегатов автомобиля.
Герметик-спрей медный для прокладок ABRO
Герметик-спрей медный уплотняет и герметизирует соединения, в том числе резьбовые, предотвращая заклинивание
Идеален для выпускных коллекторов, головок блока цилиндров и фланцев турбокомпрессора. Особенно эффективен для герметизации непористых поверхностей.
— Соответствует O.E.M. (Оригинальные производители оборудования).
— Уплотняет и герметизирует соединения, в том числе резьбовые, предотвращая заклинивание.
1. Удостоверимся, что помещение хорошо проветривается
2. Обезопасим кожу рук от попадания герметика, надев перчатки
3. Очиcтим поверхность прокладки от пыли. Обезжириваем поверхность (прекрасно подойдет очиститель тормозов ABRO)
Внимание! Убедитесь, что баллон герметик-спрея медного для прокладок ABRO нагрет до комнатной температуры!
4. Взбалтываем баллон не менее минуты
5. Распылим герметик-спрей на поверхность с расстояния 10-15 сантиметров короткими нажатиями.
Внимание! Не распыляйте слишком много средства, наносите аккуратно и постепенно, до однородного цвета поверхности.
6. Нанесем 2-3 слоя герметик-спрея на прокладку. Между слоями необходимо выдержать паузу до минуты.
7. После применения прочистим сопло баллона от меди и остатков герметика-это позволит защитить распылитель герметик-спрея от засыхания герметика внутри.
Перевернем баллон вниз распылителем и нажмем на него 2-3 секунды, пока из сопла не пойдет только газ.
8. Дадим прокладке немного подсохнуть перед установкой.
На сегодня все. Мы верим, что наши советы помогут вам осуществить качественный ремонт, сэкономив силы и средства.
